Prometheus+Grafana监控环境搭建

发表于 分类于

Prometheus是一套开源的监控&报警&时间序列数据库的组合。

Grafana是一个跨平台的开源的度量分析和可视化工具。

Prometheus安装

docker-compose.yml

1
2
3
4
5
6
7
8
9
10
11
version: '3'
services:
  prometheus:
    image: prom/prometheus:v2.22.0
    container_name: prometheus
    restart: always
    network_mode: host
    volumes:
      - ./prometheus.yml:/etc/prometheus/prometheus.yml
    environment:
      - TZ=Asia/Shanghai

配置prometheus.yml

新建文件prometheus.yml，添加如下配置：

配置文件详解：https://prometheus.io/docs/prometheus/latest/configuration/configuration

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
global:
  scrape_interval: 15s
  scrape_timeout: 10s
  evaluation_interval: 15s
alerting:
  alertmanagers:
  - scheme: http
    timeout: 10s
    api_version: v1
    static_configs:
    - targets: []
scrape_configs:
- job_name: prometheus
  honor_timestamps: true
  scrape_interval: 15s
  scrape_timeout: 10s
  metrics_path: /metrics
  scheme: http
  static_configs:
  - targets:
    - localhost:9090

启动并测试

直接启动，然后访问9090端口查看是否成功

Grafana安装

建议通过下载安装包安装

下载安装包

因为docker安装的方式配置持久化很麻烦（不同版本的目录结构不一样）

https://grafana.com/grafana/download?platform=linux

docker-compose.yml（不推荐）

1
2
3
4
5
6
7
8
9
10
11
version: '3'
services:
  grafana:
    image: grafana/grafana:7.2.1
    container_name: grafana
    restart: always
    network_mode: host
    volumes:
      - grafana-storage:/var/lib/grafana
    environment:
      - TZ=Asia/Shanghai

直接启动，然后访问3000端口查看是否成功

配置Data Sources

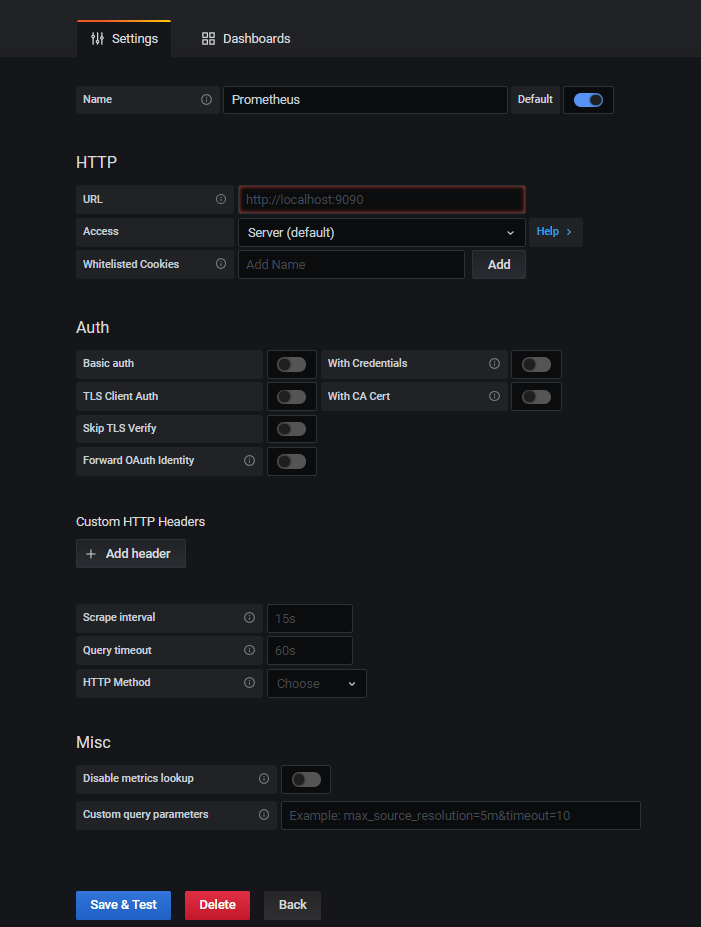

访问Grafana主页，点击左侧边栏进入Configuration->Data Resources->Add data source，选择Prometheus

输入URL，如：10.93.121.143:9090

点击 Save and Test

导入Dashboards

可在Grafana官网选择Dashboards：https://grafana.com/grafana/dashboards

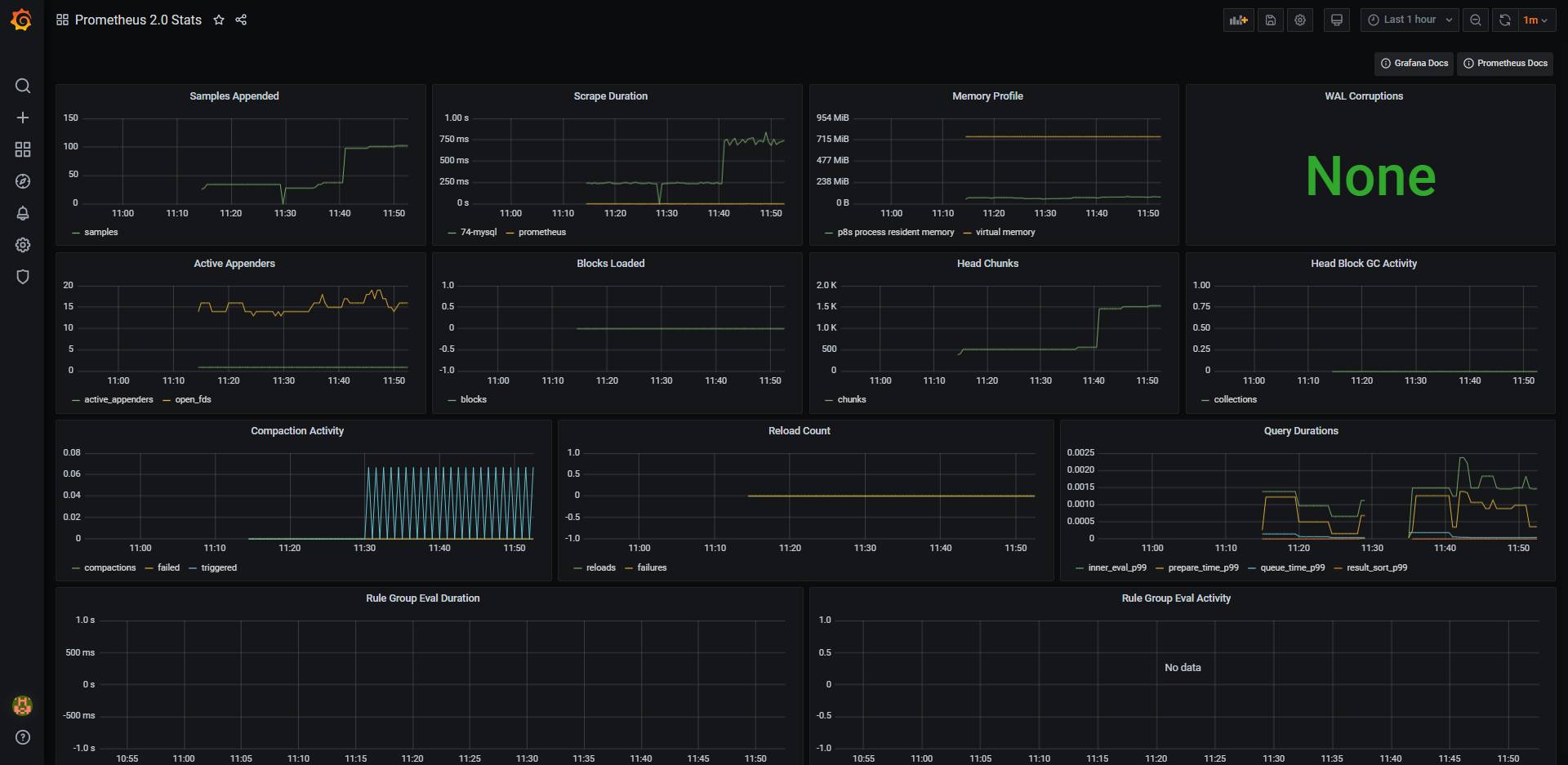

这里直接在Grafana的Data Resources中，选择Prometheus，然后选择Databoards，导入：Prometheus 2.0 Stats

监控 JVM

通过 JMX Exporter 暴露 JVM 监控指标，然后将其转换为 Prometheus 所认知的 metrics 格式，以便让 Prometheus 对其进行监控采集。

JMX Exporter 供了两种用法：

  • 启动独立进程。JVM 启动时指定参数，暴露 JMX 的 RMI 接口，JMX-Exporter 调用 RMI 获取 JVM 运行时状态数据，转换为 Prometheus metrics 格式，并暴露端口让 Prometheus 采集。
  • JVM 进程内启动(in-process)。JVM 启动时指定参数，通过 javaagent 的形式运行 JMX-Exporter 的 jar 包，进程内读取 JVM 运行时状态数据，转换为 Prometheus metrics 格式，并暴露端口让 Prometheus 采集。

官方不推荐使用第一种方式，一方面配置复杂，另一方面因为它需要一个单独的进程，而这个进程本身的监控又成了新的问题。

这里以 docker 的配置的方式为例：

  1. 从 JMX Exporter 官方网站 下载 JMX Exporter

    1
    wget https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.16.1/jmx_prometheus_javaagent-0.16.1.jar

  2. Dockerfile 添加如下内容：

    1
    2
    ADD jmx_prometheus_javaagent-0.16.1.jar jmx_prometheus_javaagent-0.16.1.jar
    ADD config.yaml config.yaml

  3. 新建 config.yaml 添加如下内容：

    1
    2
    3
    4
    5
    ---
    startDelaySeconds: 0
    ssl: false
    lowercaseOutputName: false
    lowercaseOutputLabelNames: false

  4. JVM 启动参数添加如下内容：

    1
    java -javaagent:./jmx_prometheus_javaagent-0.16.1.jar=28080:config.yaml -jar app.jar

  5. prometheus 配置文件中 scrape_configs 下添加 job:

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    scrape_configs:
    - job_name: dydata
      honor_timestamps: true
      scrape_interval: 15s
      scrape_timeout: 10s
      metrics_path: /metrics
      scheme: http
      static_configs:
      - targets:
        - 10.93.121.233:28080

  6. 重启 prometheus

  7. 访问Grafana主页，点击左侧边栏进入十 -> Import，输入 id：8563，直接 load 即可。

监控MySQL

先部署mysqld-exporter采集mysql数据

docker-compose.yml

1
2
3
4
5
6
7
8
9
10
version: '3'
services:
  mysqld-exporter:
    image: prom/mysqld-exporter
    container_name: mysqld-exporter
    restart: always
    network_mode: host
    environment:
      DATA_SOURCE_NAME: "safesteady:3cd6ae8e31b44542af1c64084601bbd3@(10.96.104.53:33360)/"
      TZ: Asia/Shanghai

配置Prometheus

修改prometheus的prometheus.yml，添加如下内容

1
2
3
- job_name: '74-mysql'
  static_configs:
    - targets: ['10.32.95.220:9104']

然后映射配置文件./prometheus.yml:/etc/prometheus/prometheus.yml

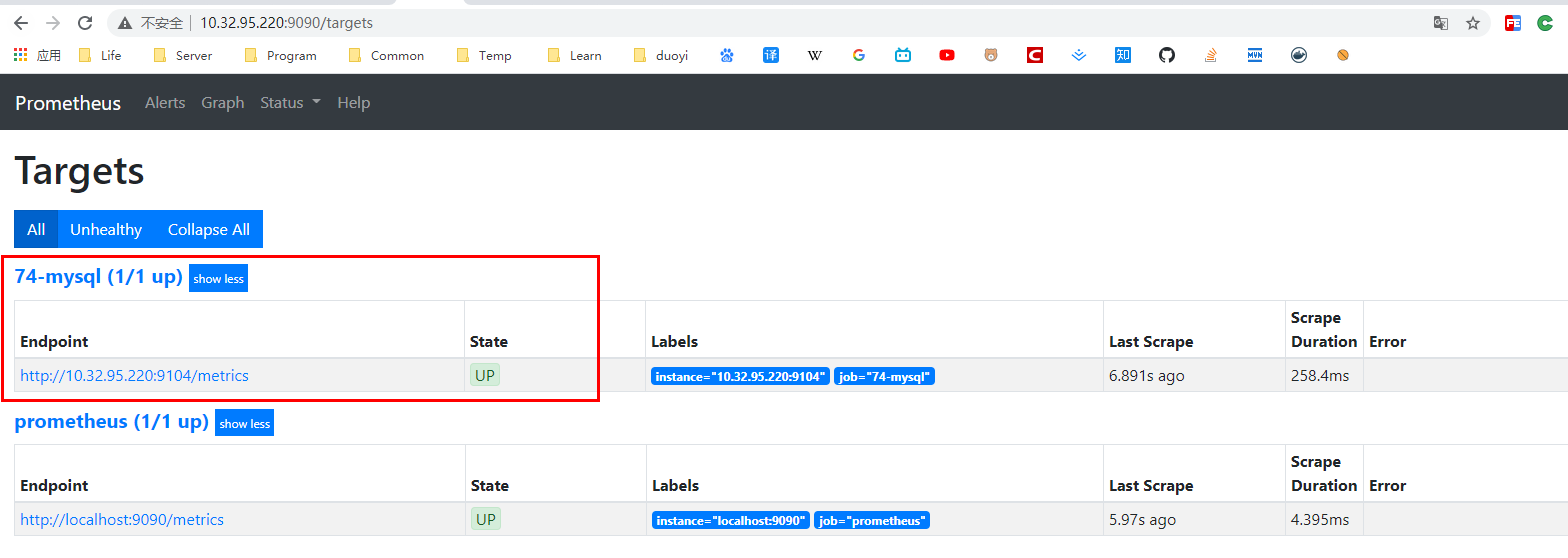

重启prometheus，然后访问promethues，查看Status->Targets页面，如下图：

注意状态必须为UP

配置Dashboards

可在 Grafana Dashboards 官网 搜索，这里选择：https://grafana.com/grafana/dashboards/7362，

访问Grafana主页，点击左侧边栏进入十 -> Import，输入json，然后load即可，如图：

监控Redis集群

先部署redis_exporter采集Redis集群数据

docker-compose.yml

1
2
3
4
5
6
7
8
9
10
11
version: '3'
services:
  redis_exporter:
    image: oliver006/redis_exporter
    container_name: redis_exporter
    restart: always
    network_mode: host
    environment:
      - REDIS_ADDR=redis://10.93.121.143:6379
      - REDIS_PASSWORD=ouAVX2fdaBxh6Mfa
      - TZ=Asia/Shanghai

配置Prometheus

修改prometheus的prometheus.yml

如果是监控Redis单点，添加如下内容：

1
2
3
- job_name: redis_cluster
  static_configs:
    - targets: ['10.93.121.143:9121']

如果是监控Redis集群，添加如下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
- job_name: 'safety_redis_cluster'
  static_configs:
    - targets:
      - 10.93.121.45:6381
      - 10.93.121.45:6382
      - 10.93.121.143:6381
      - 10.93.121.143:6382
      - 10.93.121.233:6381
      - 10.93.121.233:6382
  metrics_path: /scrape
  relabel_configs:
    - source_labels: [__address__]
      target_label: __param_target
    - source_labels: [__param_target]
      target_label: instance
    - target_label: __address__
      replacement: 10.93.121.143:9121
- job_name: 'safety_redis_exporter'
  static_configs:
    - targets:
      - 10.93.121.143:9121

然后映射配置文件./prometheus.yml:/etc/prometheus/prometheus.yml

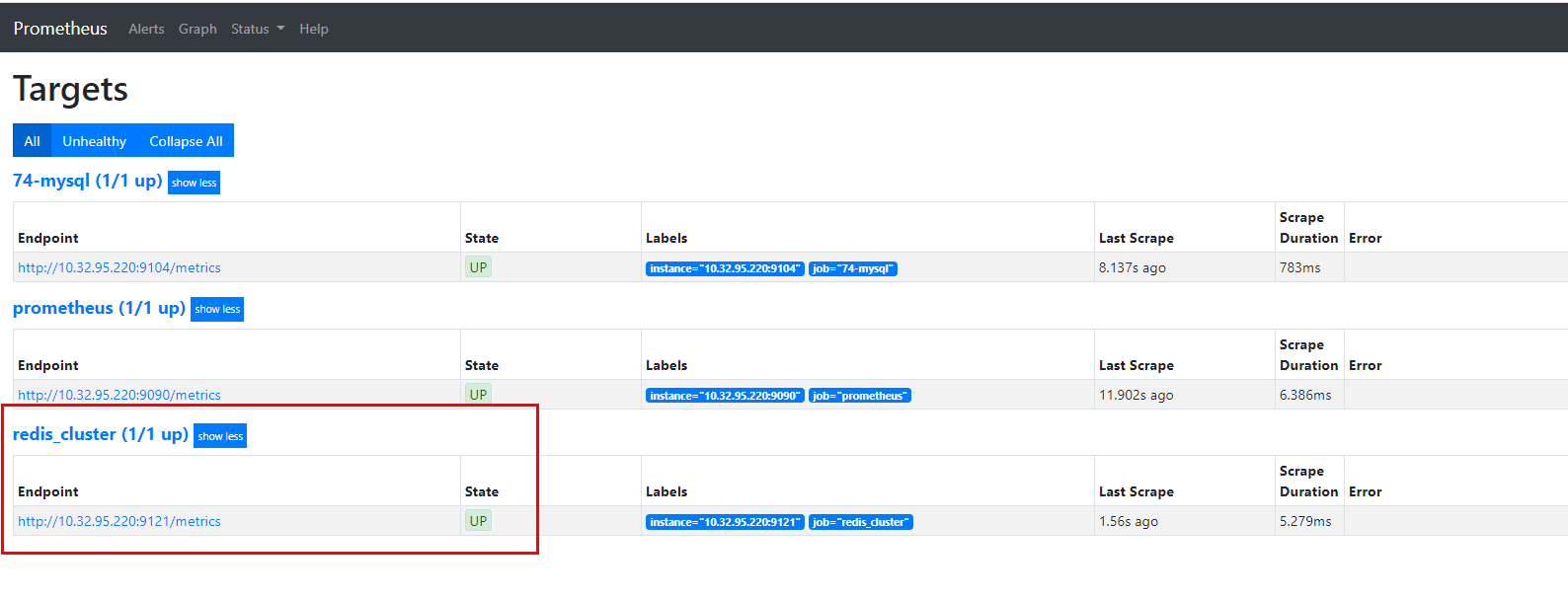

重启prometheus，然后访问promethues，查看Status->Targets页面，如下图：

注意状态必须为UP

配置Dashboards

可在 Grafana Dashboards 官网 搜索，这里选择：https://grafana.com/grafana/dashboards/11835，

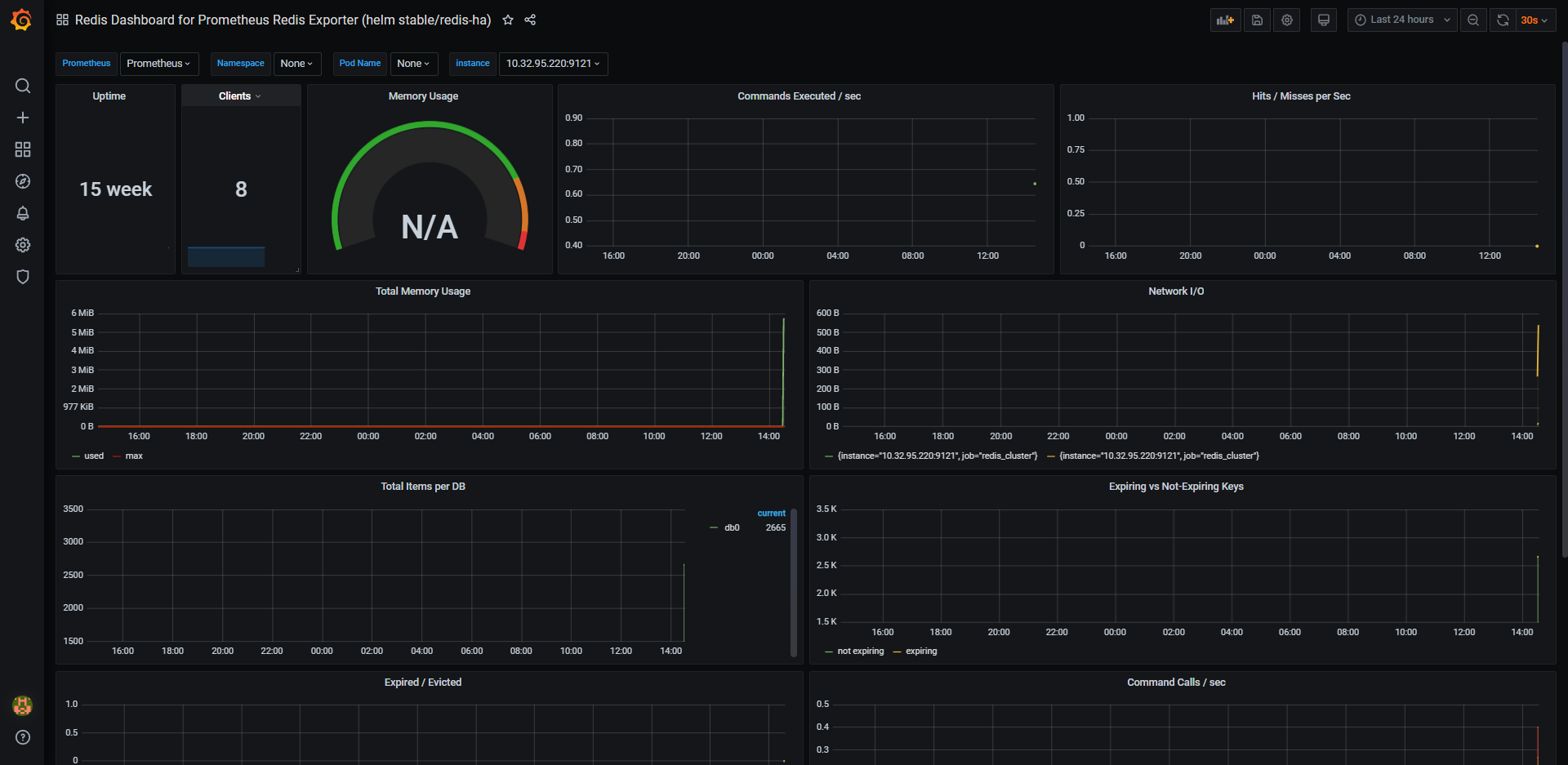

访问Grafana主页，点击左侧边栏进入十 -> Import，输入json，然后load即可，如图：

补充：监控 Redis 集群时，会多出一个 redis_exporter，此时可以在 Grafana 设置中通过正则表达式过滤，如下：

1
10.93.121.45:6381|10.93.121.45:6382|10.93.121.143:6381|10.93.121.143:6382|10.93.121.233:6381|10.93.121.233:6382

监控Kafka集群

先部署mysqld-exporter采集kafka集群数据

docker-compose.yml

1
2
3
4
5
6
7
8
9
10
version: '3'
services:
  kafka-exporter:
    image: danielqsj/kafka-exporter
    container_name: kafka-exporter
    restart: always
    network_mode: host
    command: --kafka.server=10.83.198.130:9092 --kafka.server=10.83.198.131:9092 --kafka.server=10.83.198.132:9092 --kafka.version=0.10.1.0
    environment:
      - TZ=Asia/Shanghai

配置Prometheus

修改prometheus的prometheus.yml，添加如下内容

1
2
3
- job_name: kafka_cluster
  static_configs:
    - targets: ['10.32.95.220:9308']

然后映射配置文件./prometheus.yml:/etc/prometheus/prometheus.yml

重启prometheus，然后访问promethues，查看Status->Targets页面，如下图：

注意状态必须为UP

配置Dashboards

可在 Grafana Dashboards 官网 搜索，这里选择：https://grafana.com/grafana/dashboards/7589，

访问Grafana主页，点击左侧边栏进入十 -> Import，输入json，然后load即可，如图：

监控ES集群

先部署elasticsearch_exporter采集ES集群数据

docker-compose.yml

1
2
3
4
5
6
7
8
9
10
11
12
13
version: '3'
services:
  elasticsearch_exporter:
    image: justwatch/elasticsearch_exporter:1.1.0
    container_name: elasticsearch_exporter
    restart: always
    command:
      - '--es.uri=http://10.86.52.77:9200'
    restart: always
    ports:
      - "10.32.95.220:9114:9114"
    environment:
      - TZ=Asia/Shanghai

配置Prometheus

修改prometheus的prometheus.yml，添加如下内容

1
2
3
- job_name: es_cluster
  static_configs:
    - targets: ['10.32.95.220:9114']

然后映射配置文件./prometheus.yml:/etc/prometheus/prometheus.yml

重启prometheus，然后访问promethues，查看Status->Targets页面，es_cluster状态必须为UP。

配置Dashboards

配置文件：https://github.com/justwatchcom/elasticsearch_exporter/edit/master/examples/grafana/dashboard.json

访问Grafana主页，点击左侧边栏进入十 -> Import，输入json，然后load即可，如图：

监控ClickHouse集群

ClickHouse 从 v20.1.2.4 开始，内置了对接 Prometheus 的功能，可以将其作为 Prometheus 的 Endpoint 服务，从而自动的将 metrics 、 events 和 asynchronous_metrics 三张系统的表的数据发送给 Prometheus。

配置ClickHouse

修改 /etc/clickhouse-server/config.xml，将 promethes 的相关注释打开。

1
2
3
4
5
6
7
8
9
<prometheus>
    <endpoint>/metrics</endpoint>
    <port>9363</port>

    <metrics>true</metrics>
    <events>true</events>
    <asynchronous_metrics>true</asynchronous_metrics>
    <status_info>true</status_info>
</prometheus>

配置Prometheus

1
2
3
- job_name: clickhouse1
  static_configs:
  - targets: ['10.104.122.26:9363']

配置Dashboards

访问Grafana主页，点击左侧边栏进入十 -> Import，输入 id：13500，直接 load 即可。

监控HBase集群

  1. 从 JMX Exporter 官方网站 下载 JMX Exporter

    1
    wget https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.16.1/jmx_prometheus_javaagent-0.16.1.jar

  2. 在需要监控的 HBase 实例 conf/hbase-env.sh 中设置 JMX exporter 的 agent

    1
    2
    3
    export HBASE_JMX_BASE="-Dcom.sun.management.jmxremote.ssl=false -Dcom.sun.management.jmxremote.authenticate=false"
    export HBASE_MASTER_OPTS="$HBASE_MASTER_OPTS $HBASE_JMX_BASE -Dcom.sun.management.jmxremote.port=20101 -javaagent:$HBASE_HOME/lib/jmx_prometheus_javaagent-0.16.1.jar=27000:$HBASE_HOME/conf/hbase_jmx_config.yaml"
    export HBASE_REGIONSERVER_OPTS="$HBASE_REGIONSERVER_OPTS $HBASE_JMX_BASE -Dcom.sun.management.jmxremote.port=20102 -javaagent:$HBASE_HOME/lib/jmx_prometheus_javaagent-0.16.1.jar=27001:$HBASE_HOME/conf/hbase_jmx_config.yaml"

    设置完后，Master 的 jmx agent 端口是27000，RegionServer 的 jmx agent 端口是27001。

  3. 配置 hbase_jmx_config.yaml

    在 hbase/conf 目录下创建 hbase_jmx_config.yaml ，写入配置内容，提取指定的 jmx 指标

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    ---
    lowercaseOutputName: true
    lowercaseOutputLabelNames: true
    rules:

    - pattern: Hadoop<service=HBase, name=RegionServer, sub=Regions><>Namespace_([^\W_]+)_table_([^\W_]+)_region_([^\W_]+)_metric_(\w+)
      name: HBase_metric_$4
      labels:
        namespace: "$1"
        table: "$2"
        region: "$3"
    - pattern: Hadoop<service=(\w+), name=(\w+), sub=(\w+)><>([\w._]+)
      name: hadoop_$1_$4
      labels:
        "name": "$2"
        "sub": "$3"
    - pattern: .+

  4. 重启 HBase 进程

    1
    2
    3
    4
    # 关闭
    cd /opt/hbase-2.0.5 && bin/stop-hbase.sh
    # 启动
    cd /opt/hbase-2.0.5 && bin/start-hbase.sh

  5. 配置Dashboards

    访问Grafana主页，点击左侧边栏进入十 -> Import，输入 id：12243，直接 load 即可。
