Netty池化内存机制

发表于 分类于

Netty作为一款高性能网络应用程序框架，实现了一套高性能内存管理机制。

池化内存

整体原理

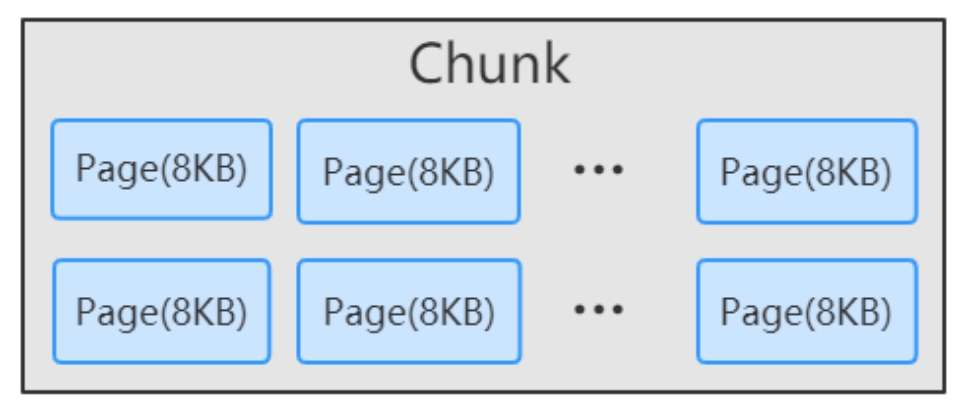

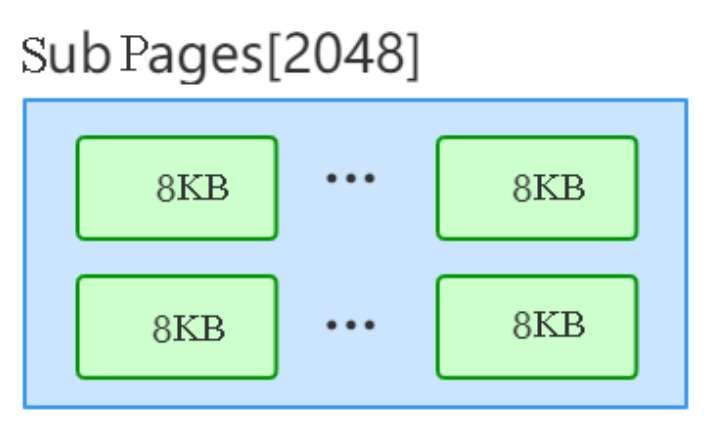

Netty 向系统申请一整块连续内存，称为 chunk，默认大小 chunkSize = 16MB，通过 PoolChunk 对象包装。为了更细粒度的管理，Netty 将 chunk进一步拆分为 page，默认每个 chunk 包含 2048 个 page，pageSize = 8KB。

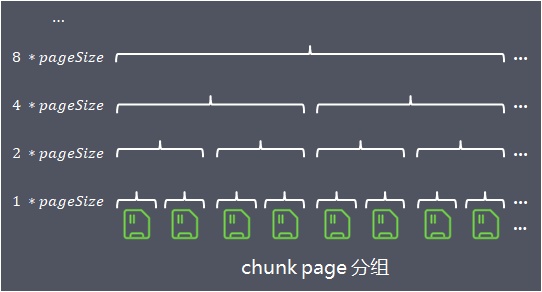

在同一个chunk中，Netty 将 page 按照不同粒度进行多层分组管理

  • 第1层，分组大小size = 1*pageSize，一共有2048个组
  • 第2层，分组大小size = 2*pageSize，一共有1024个组
  • 第3层，分组大小size = 4*pageSize，一共有512个组
  • …
  • 第12层，分组大小size = 2^(12-1) * pageSize = 2048 * pageSize，一共有2048个组

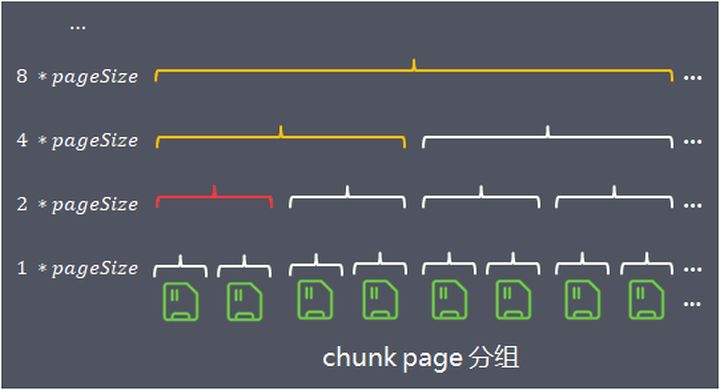

当请求分配内存时，将请求分配的内存数向上取值到最接近的分组大小，在该分组大小的相应层级中从左至右寻找空闲分组。例如请求分配内存对象为1.5 * pageSize，向上取值到分组大小 2 * pageSize，在该层分组中找到完全空闲的一组内存进行分配，如下图：

当分组大小 2 *pageSize 的内存分配出去后，为了方便下次内存分配，分组被标记为全部已使用（图中红色标记），向上更粗粒度的内存分组被标记为部分已使用（图中黄色标记）。

算法结构

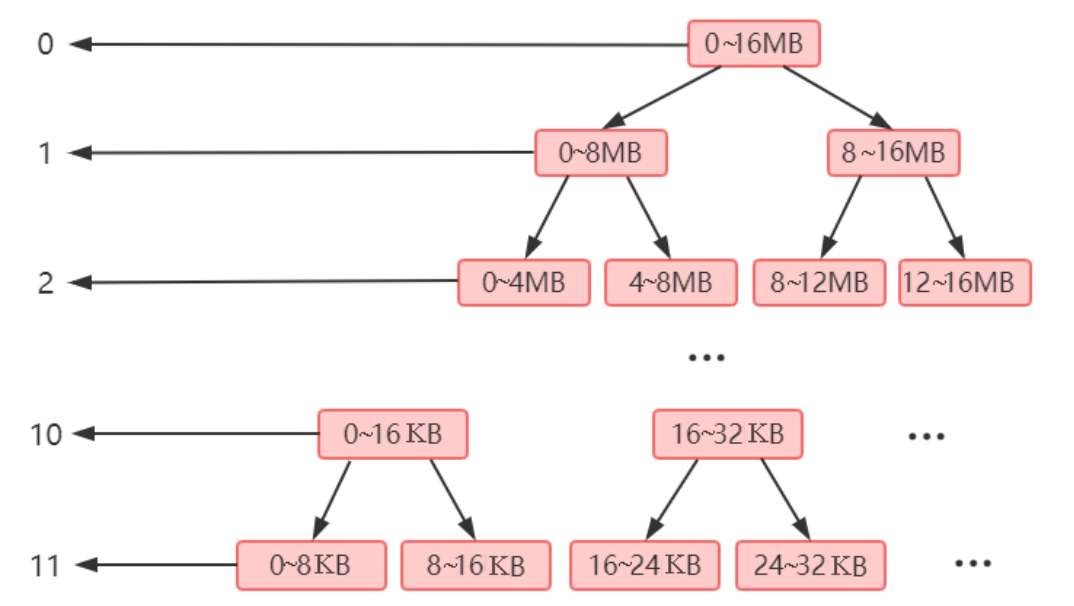

Netty 基于平衡二叉树实现不同粒度的多层分组管理

为了方便快速查找 chunk 中能容纳请求内存的位置，算法构建一个基于byte数组（memoryMap）存储的完全平衡树，该平衡树的多个层级深度，就是前面介绍的按照不同粒度对 chunk进行多层分组：

树的深度depth从0开始计算，各层节点数，每个节点对应的内存大小如下：

1
2
3
4
5
6
depth = 0， 1 node，nodeSize = chunkSize
depth = 1， 2 nodes，nodeSize = chunkSize/2
...
depth = d， 2^d nodes， nodeSize = chunkSize/(2^d)
...
depth = maxOrder， 2^maxOrder nodes， nodeSize = chunkSize/2^{maxOrder} = pageSize

具有n个结点的完全二叉树的深度为：

树的最大深度为 maxOrder = 11（注意 depth从0开始），通过这棵树，算法在chunk中的查找就可以转换为：

当申请分配大小为 chunkSize/2^k 的内存，在平衡树高度为k的层级中，从左到右搜索第一个空闲节点。

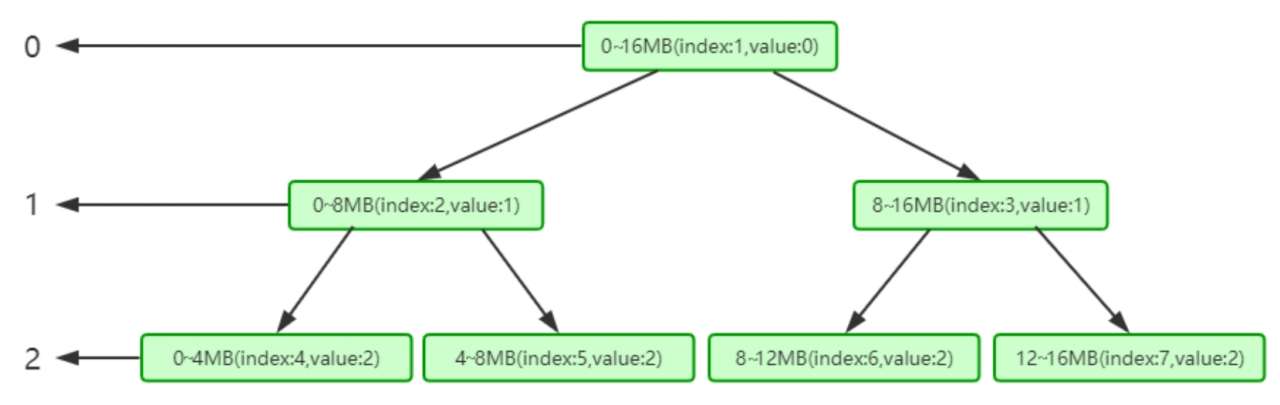

数组的使用域从index = 1开始，将平衡树按照层次顺序依次存储在数组中：

1
2
3
depth = n 的第1个节点保存在 memoryMap[2^n] 中
depth = n 的第2个节点保存在 memoryMap[2^n+1] 中
...

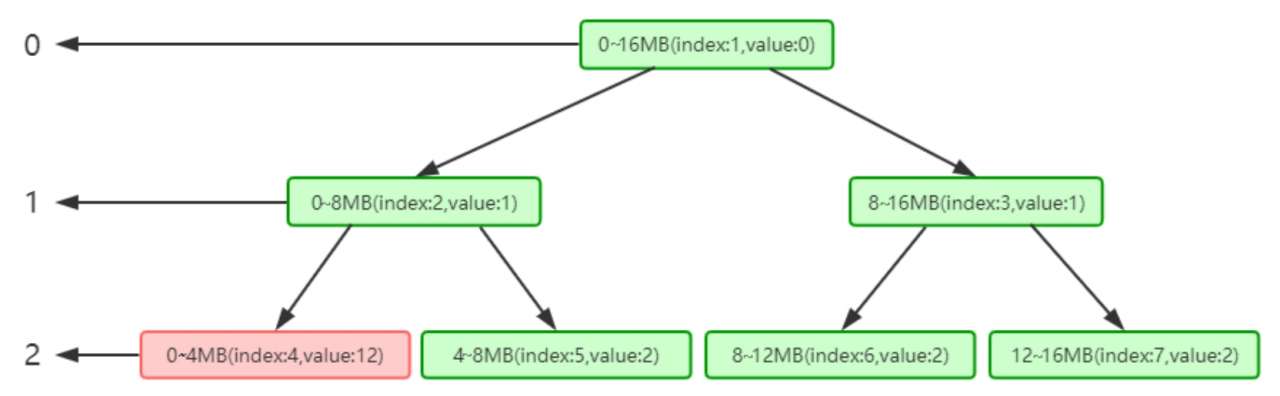

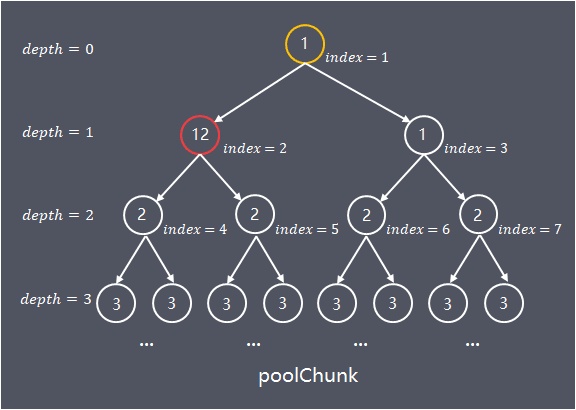

下图代表已分配 chunkSize/2：

内存管理

正常对象

当申请分配大小在 (pageSize / 2, chunkSize] 区间的内存时，会首先将请求分配的内存大小归一化（向上取整为page的整数倍）。例如 8000byte 归一化为8192byte（即8KB），8193byte 归一化为16384byte（16KB）。

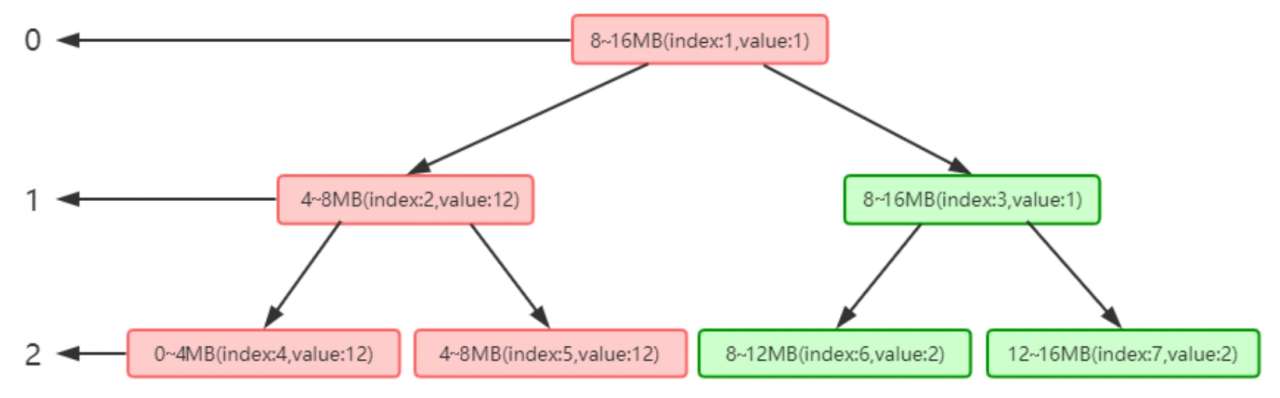

当分配已归一化处理后大小为 chunkSize/2^d 的内存，即需要在 depth = d 的层级中找到第一块空闲内存，将其修改为已使用后，再更新其祖先节点为部分已使用。

小对象

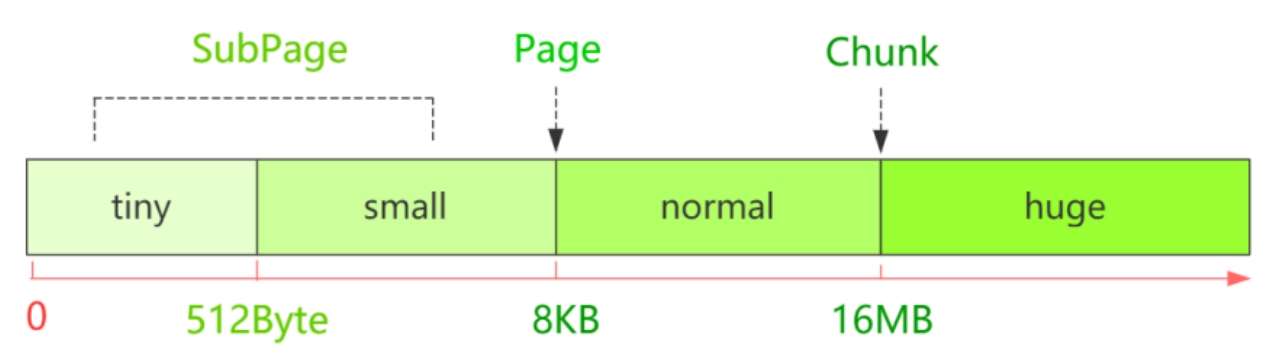

当申请分配内存，会首先将请求分配的内存大小归一化：

  • 当请求对象的大小为 (0, 496] ，归一化计算后方式是向上取最近的16的倍数。例如 15byte 归一化为16byte，490byte 归一化为496byte。
  • 当请求对象的大小为 (496， pageSize / 2] ，归一化的计算方式是向上取整为最接近 512，1024，2048，4096的值。例如 520byte 归一化为 1024byte。

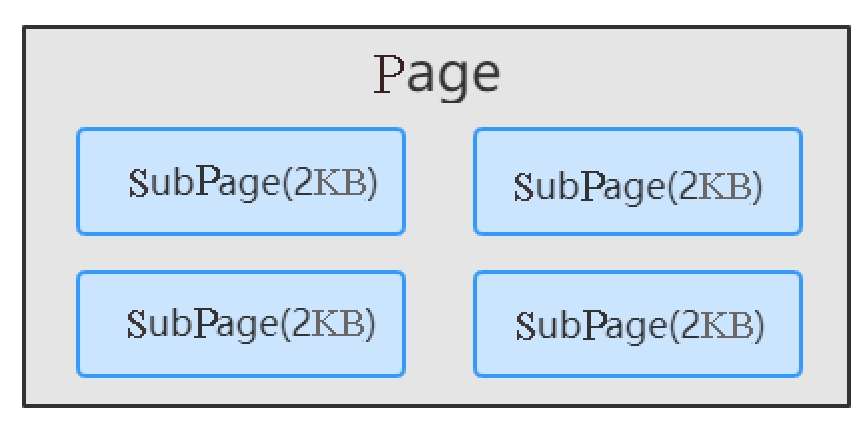

给这些小对象直接分配一个page会造成浪费，在page中进行平衡树的标记又额外消耗更多空间，因此Netty的实现是：先 PoolChunk 中申请空闲page，同一个 page 分为相同大小规格的小内存进行存储。通过 long[] 类型的bitmap 来记录内存是否已使用。

巨型对象

当申请内存大于 chunkSize 时，Netty采用的是非池化管理策略。

弹性伸缩

PoolChunk

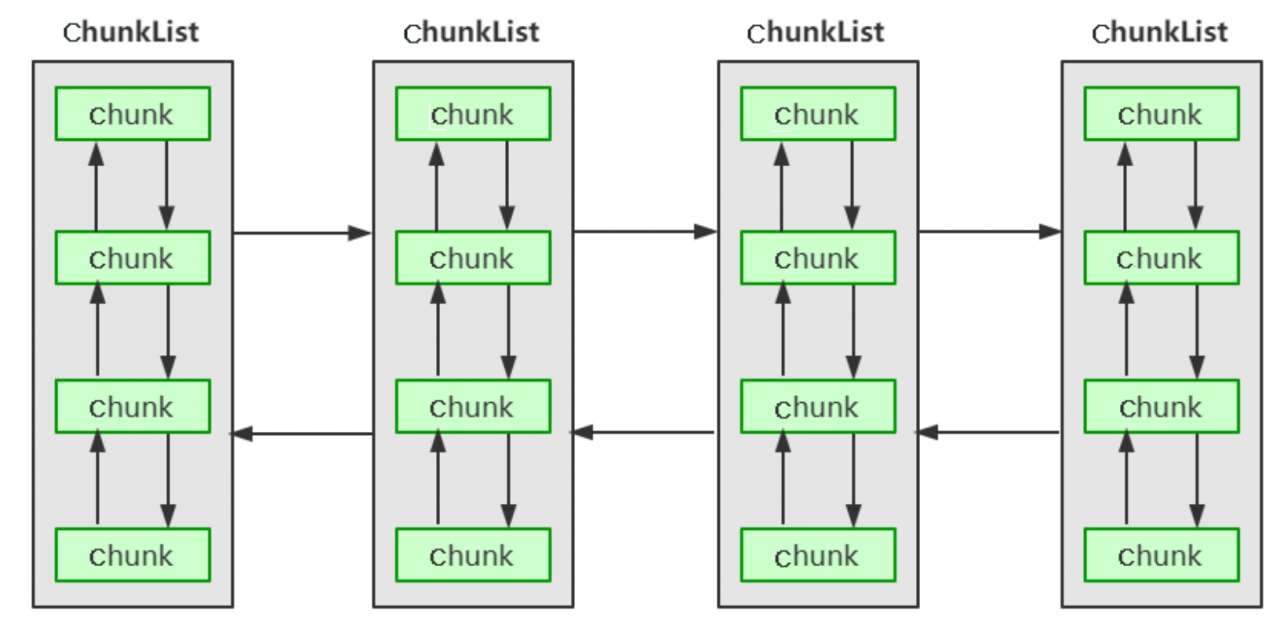

为了解决单个PoolChunk容量有限的问题，Netty将多个PoolChunk组成链表一起管理。

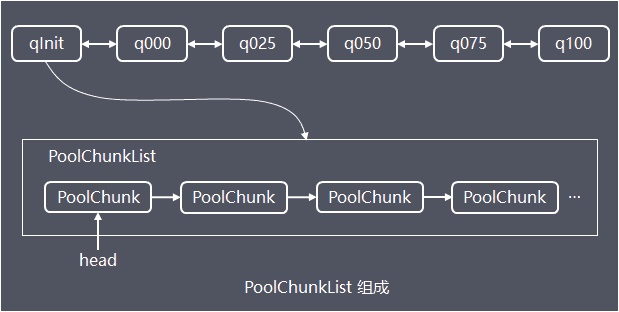

将所有PoolChunk组成一个链表的话，进行遍历查找管理效率较低，因此 Netty 设计了PoolArena实现对多个PoolChunkList管理。

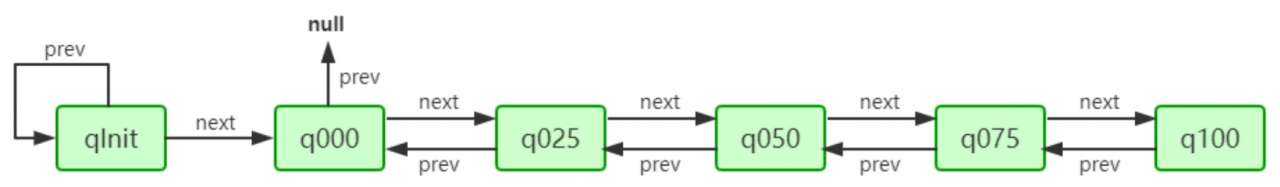

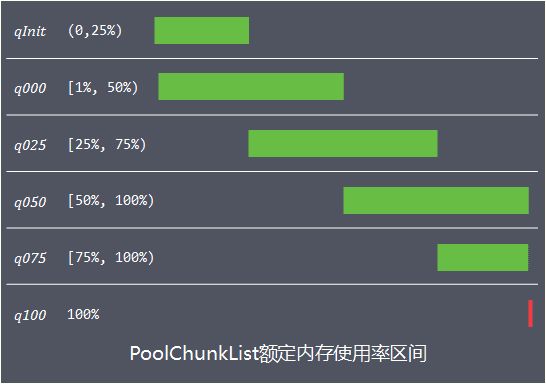

Arena 内部持有6个PoolChunkList，各个PoolChunkList持有的PoolChunk的使用率区间不同：

PoolChunkList的额定使用率区间存在交叉，这样设计是因为如果基于一个临界值的话，当PoolChunk内存申请释放后的内存使用率在临界值上下徘徊的话，会导致在PoolChunkList链表前后来回移动：

PoolSubpage

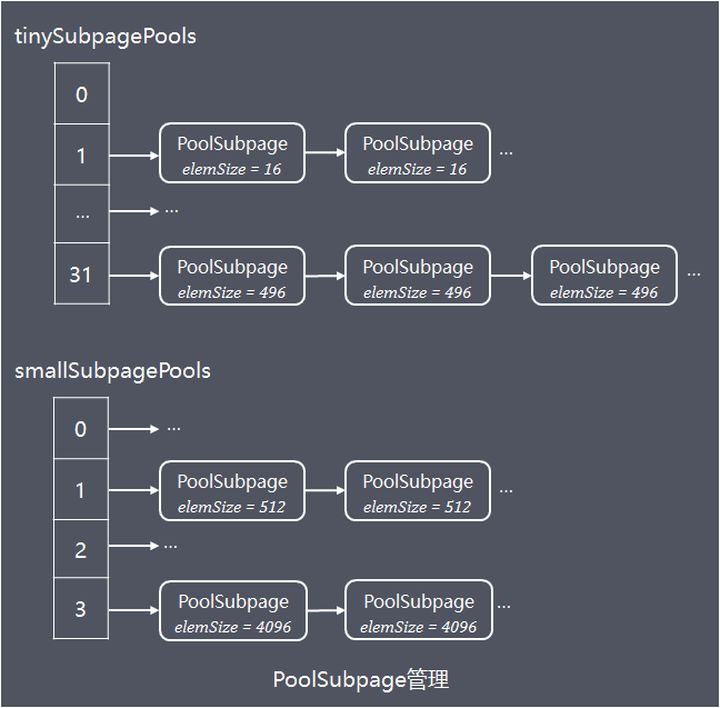

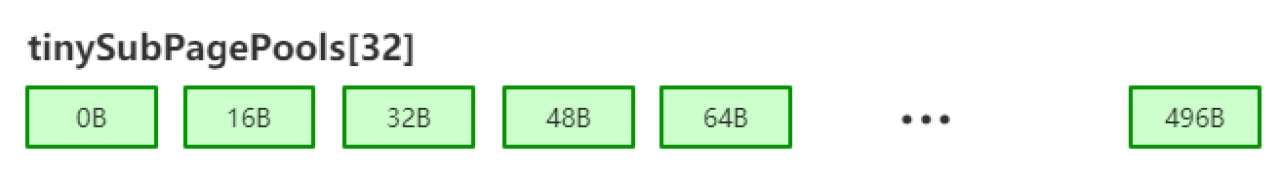

PoolArena内部持有2个PoolSubpage数组，分别存储 tiny 和 small 规格类型的PoolSubpage。相同规格大小的 PoolSubpage组成链表，不同规格的PoolSubpage链表的 head 节点则分别保存在 tinySubpagePools 或者 smallSubpagePools数组中：

PoolSubpage链表中存储的 PoolSubpage都是只分配部分内存，当内存全部分配完或者内存全部释放完的 PoolSubpage会移出链表，减少不必要的链表节点；当PoolSubpage内存全部分配完后再释放部分内存，会重新将加入链表。

小结

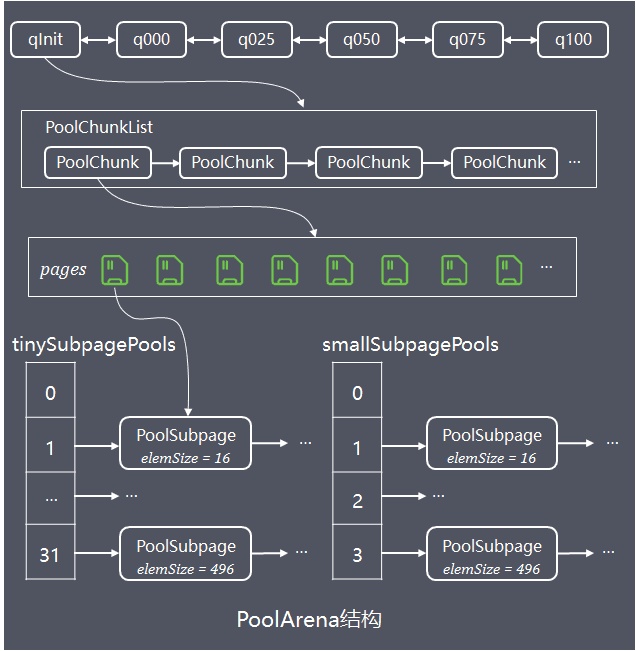

PoolArena内存池弹性伸缩可用下图总结：

并发设计

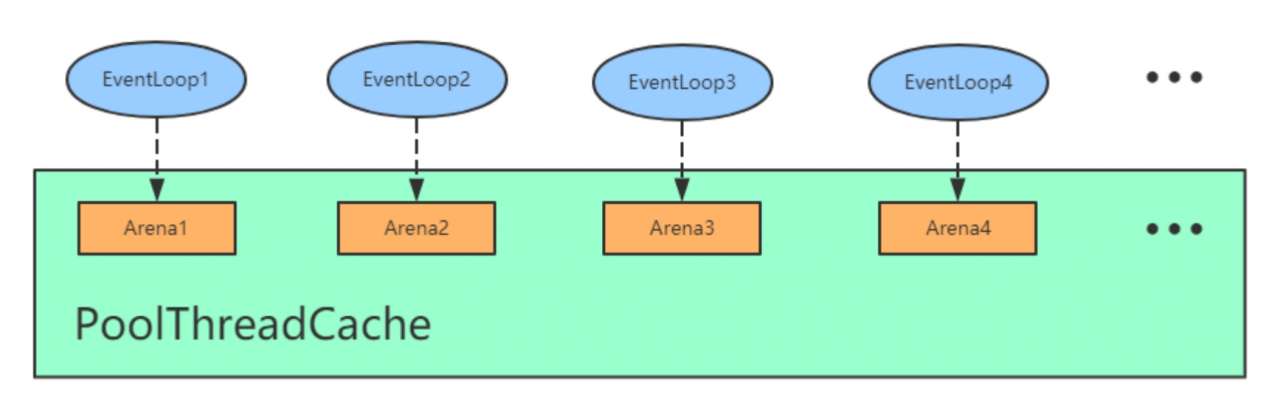

为了减少线程间的竞争，Netty会提前创建多个 PoolArena（默认生成数量 = 2 * CPU核心数），当线程首次请求池化内存分配，会找被最少线程持有的 Arena，并保存线程局部变量 PoolThreadCache 中，实现线程与 Arena 的关联绑定。（线程局部变量使用的是 FastThreadLocal，性能高于 ThreadLocal）

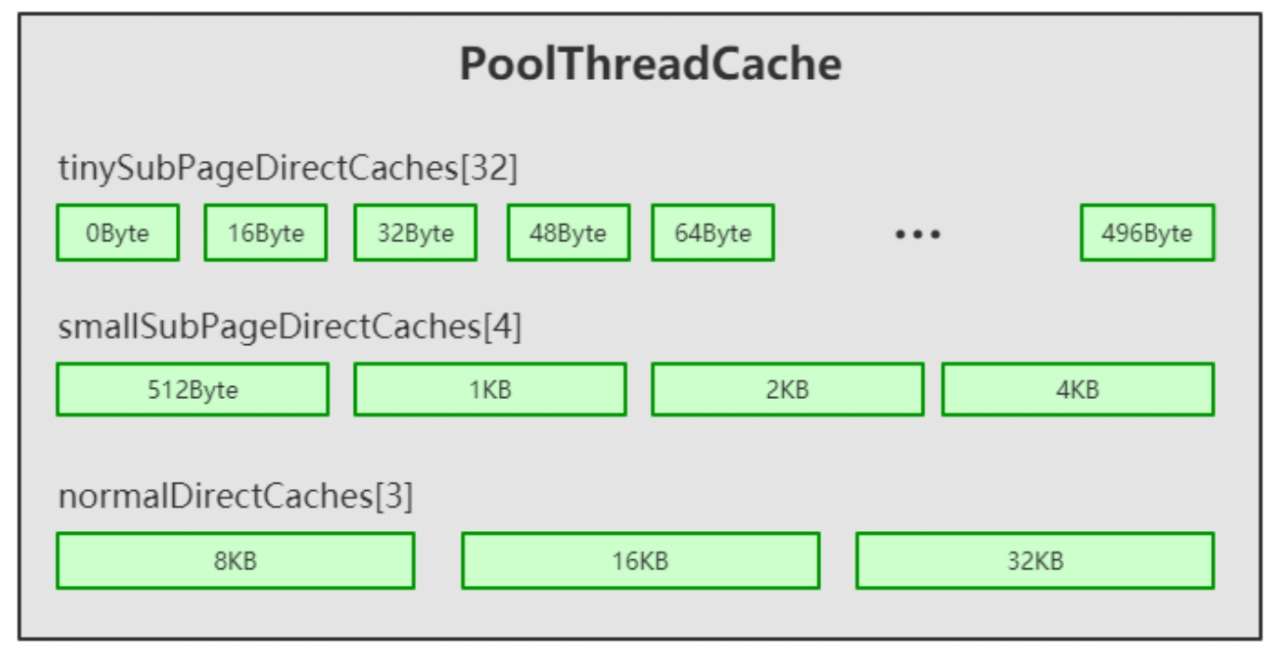

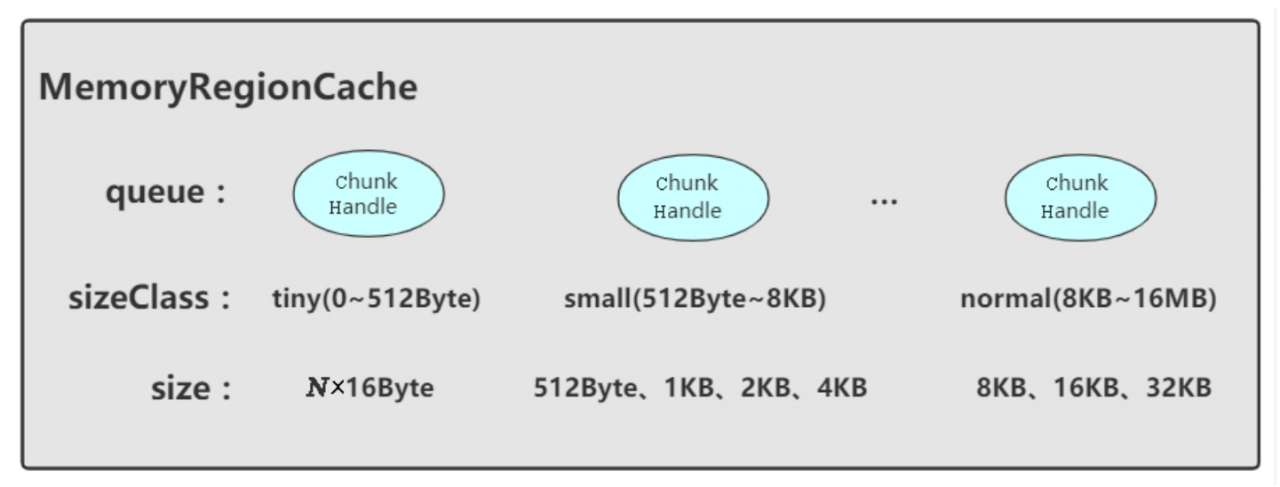

Netty 还设计了缓存机制提升并发性能，当请求对象内存释放，PoolArena 并没有马上释放，而是先尝试将该内存关联的 PoolChunk 和 它的偏移位置等信息存入 PoolThreadLocalCache 中的固定大小缓存队列中（如果缓存队列满了则马上释放内存)；当请求内存分配，PoolArena 会优先访问 PoolThreadLocalCache 的缓存队列中是否有缓存内存可用，如果有，则直接分配，提高分配效率。

源码分析

Netty 版本 4.1.52.Final

ByteBuf

Java NIO提供了 ByteBuffer 作为它的字节容器，但是这个类使用起来过于复杂和繁琐。Netty用 ByteBuf 替代了ByteBuffer，实现了自动扩容，也更易使用。

基本结构

ByteBuf 源码中有段注释画出了结构：

1
2
3
4
5
6
7
8
* <pre>
*      +-------------------+------------------+------------------+
*      | discardable bytes |  readable bytes  |  writable bytes  |
*      |                   |     (CONTENT)    |                  |
*      +-------------------+------------------+------------------+
*      |                   |                  |                  |
*      0      <=      readerIndex   <=   writerIndex    <=    capacity
* </pre>
  • readerIndex：记录读指针的开始位置
  • writerIndex：记录读指针的开始位置
  • capacity：缓冲区的总长度

除了这三个指针，ByteBuf里面其实还有一个指针 maxCapacity，它相当于ByteBuf扩容的最大阈值：

1
2
3
4
5
/**
 * Returns the maximum allowed capacity of this buffer. This value provides an upper
 * bound on {@link #capacity()}.
 */
public abstract int maxCapacity();

这些指针将 ByteBuf 分为以下几个区域：

  • discardable bytes：从 0 到 readerIndex 为 discardable bytes，表示是无效的
  • readable bytes：从 readerIndex 到 writerIndex 为 readable bytes，表示可读数据区
  • writable bytes：从 writerIndex 到 capacity 为 writable bytes，表示这段区间空闲，可以往里面写数据

基本分类

ByteBuf 有众多子类，大致可以从以下维度来进行分类：

  • Pooled和UnPooled：
    • Pooled：每次申请内存都是从预先分配好的内存空间中提取一段连续内存
    • Unpooled：每次申请内存都是新的一次申请
  • unsafe和非unsafe：
    • unsafe：调用 native 方法底层直接操作内存
    • 非unsafe：通过 JDK 的 API 间接操作内存
  • Heap和Direct：
    • Heap：指 JVM的堆内存
    • Direct：堆外内存，直接调用 JDK 的底层 API 进行物理内存分配，不在 JVM的堆内存中，需要手动释放

ByteBuf 最基本的读写 API 操作在 AbstractByteBuf 中已经实现了，其众多子类采用不同的策略来分配内存空间。下面是对重要的几个子类的总结：

  • PooledHeapByteBuf：池化的堆内缓冲区
  • PooledUnsafeHeapByteBuf：池化的Unsafe堆内缓冲区
  • PooledDirectByteBuf：池化的堆外缓冲区
  • PooledUnsafeDirectByteBuf：池化的Unsafe堆外缓冲区
  • UnpooledHeapByteBuf：非池化的堆内缓冲区
  • UnpooledUnsafeHeapByteBuf：非池化的Unsafe堆内缓冲区
  • UnpooledDirectByteBuf：非池化的堆外缓冲区
  • UnpooledUnsafeDirectByteBuf：非池化的Unsafe堆外缓冲区

基本操作

下面是 AbstractByteBuf 的 部分 代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
// 读取指定字节长度的数据
@Override
public ByteBuf readBytes(int length) {
    // 检查ByteBuf是否可读取length字节的数据
    checkReadableBytes(length);
    if (length == 0) {
        return Unpooled.EMPTY_BUFFER;
    }

    ByteBuf buf = alloc().buffer(length, maxCapacity);
    buf.writeBytes(this, readerIndex, length);
    // 移动readerIndex
    readerIndex += length;
    return buf;
}

/**
 * Throws an {@link IndexOutOfBoundsException} if the current
 * {@linkplain #readableBytes() readable bytes} of this buffer is less
 * than the specified value.
 */
protected final void checkReadableBytes(int minimumReadableBytes) {
    checkReadableBytes0(checkPositiveOrZero(minimumReadableBytes, "minimumReadableBytes"));
}

private void checkReadableBytes0(int minimumReadableBytes) {
    ensureAccessible();// 检查是否可以访问
    if (checkBounds && readerIndex > writerIndex - minimumReadableBytes) {
        throw new IndexOutOfBoundsException(String.format(
                "readerIndex(%d) + length(%d) exceeds writerIndex(%d): %s",
                readerIndex, minimumReadableBytes, writerIndex, this));
    }
}

/**
 * Should be called by every method that tries to access the buffers content to check
 * if the buffer was released before.
 */
protected final void ensureAccessible() {
    if (checkAccessible && !isAccessible()) {
        throw new IllegalReferenceCountException(0);
    }
}

/**
 * Used internally by {@link AbstractByteBuf#ensureAccessible()} to try to guard
 * against using the buffer after it was released (best-effort).
 */
boolean isAccessible() {
    return refCnt() != 0; // 引用计数不等于0
}

// 将src数组中从下标 srcIndex 到 srcIndex + length - 1 的数据写入ByteBuf中
public ByteBuf writeBytes(byte[] src, int srcIndex, int length) {
    // 确保可以写入 length 个字节的数据
    ensureWritable(length);
    setBytes(writerIndex, src, srcIndex, length);
    writerIndex += length;
    return this;
}

@Override
public ByteBuf ensureWritable(int minWritableBytes) {
    ensureWritable0(checkPositiveOrZero(minWritableBytes, "minWritableBytes"));
    return this;
}

final void ensureWritable0(int minWritableBytes) {
    final int writerIndex = writerIndex();
    final int targetCapacity = writerIndex + minWritableBytes;
    if (targetCapacity <= capacity()) {
        // 如果写入之后的 writerIndex 小于容量 capacity
        ensureAccessible();// 检查是否可以访问
        return;
    }
    if (checkBounds && targetCapacity > maxCapacity) {
        ensureAccessible(); // 如果写入之后的 writerIndex 超出最大容量 maxCapacity
        throw new IndexOutOfBoundsException(String.format(
                "writerIndex(%d) + minWritableBytes(%d) exceeds maxCapacity(%d): %s",
                writerIndex, minWritableBytes, maxCapacity, this));
    }
    // 到这里说明容量不够，需要扩容，新容量会是2的n次方
    // Normalize the target capacity to the power of 2.
    final int fastWritable = maxFastWritableBytes(); // 当前可写的容量
    // 这里 fastWritable >= minWritableBytes 不会成立
    int newCapacity = fastWritable >= minWritableBytes ? writerIndex + fastWritable
            : alloc().calculateNewCapacity(targetCapacity, maxCapacity);

    // Adjust to the new capacity.
    capacity(newCapacity); // 调整容量
}

// AbstractByteBufAllocator的calculateNewCapacity()方法
// 总感觉这里扩容实现的不是特别好，可能是我在第0层吧
public int calculateNewCapacity(int minNewCapacity, int maxCapacity) {
    checkPositiveOrZero(minNewCapacity, "minNewCapacity");
    if (minNewCapacity > maxCapacity) {
        throw new IllegalArgumentException(String.format(
                "minNewCapacity: %d (expected: not greater than maxCapacity(%d)",
                minNewCapacity, maxCapacity));
    }
    final int threshold = CALCULATE_THRESHOLD; // 4 MiB page

    if (minNewCapacity == threshold) {
        return threshold;
    }

    // If over threshold, do not double but just increase by threshold.
    if (minNewCapacity > threshold) {
        int newCapacity = minNewCapacity / threshold * threshold;
        if (newCapacity > maxCapacity - threshold) {
            newCapacity = maxCapacity;
        } else {
            newCapacity += threshold;
        }
        return newCapacity;
    }

    // Not over threshold. Double up to 4 MiB, starting from 64.
    int newCapacity = 64;
    while (newCapacity < minNewCapacity) {
        newCapacity <<= 1;
    }

    return Math.min(newCapacity, maxCapacity);
}

ByteBufAllocator

Netty 中内存分配有一个顶层的抽象就是 ByteBufAllocator，负责分配所有 ByteBuf 类型的内存。

ByteBufAllocator 有如下几个重要的方法：

  • buffer()：分配一块内存，自动判断是分配堆外内存还是堆内存
  • ioBuffer()：尽可能分配一块堆外内存，如果系统不支持则分配堆内存
  • heapBuffer()：分配一块堆内存
  • directBuffer()：分配一块堆外内存
  • compositeBuffer()：组合分配，把多个ByteBuf组合到一起变成一个整体

基本操作

AbstractByteBufAllocator 部分代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
/**
 * Instance use heap buffers by default
 */
protected AbstractByteBufAllocator() {
    this(false); // 默认使用堆内存
}

protected AbstractByteBufAllocator(boolean preferDirect) {
    directByDefault = preferDirect && PlatformDependent.hasUnsafe();
    emptyBuf = new EmptyByteBuf(this);
}

// 分配一个内存，并指定初始容量和最大容量（自动判断是分配堆外内存还是堆内存）
@Override
public ByteBuf buffer(int initialCapacity, int maxCapacity) {
    if (directByDefault) {
        return directBuffer(initialCapacity, maxCapacity);
    }
    return heapBuffer(initialCapacity, maxCapacity);
}

// 分配一个堆外内存，并指定初始容量和最大容量
@Override
public ByteBuf directBuffer(int initialCapacity, int maxCapacity) {
    if (initialCapacity == 0 && maxCapacity == 0) {
        return emptyBuf;
    }
    validate(initialCapacity, maxCapacity);
    return newDirectBuffer(initialCapacity, maxCapacity);
}

/**
 * 抽象方法，由子类实现
 * Create a direct {@link ByteBuf} with the given initialCapacity and maxCapacity.
 */
protected abstract ByteBuf newDirectBuffer(int initialCapacity, int maxCapacity);

// 分配一个堆内存，并指定初始容量和最大容量
@Override
public ByteBuf heapBuffer(int initialCapacity, int maxCapacity) {
    if (initialCapacity == 0 && maxCapacity == 0) {
        return emptyBuf;
    }
    validate(initialCapacity, maxCapacity);
    return newHeapBuffer(initialCapacity, maxCapacity);
}

/**
 * 抽象方法，由子类实现
 * Create a heap {@link ByteBuf} with the given initialCapacity and maxCapacity.
 */
protected abstract ByteBuf newHeapBuffer(int initialCapacity, int maxCapacity);

到这里知道了 directBuffer、heapBuffer 和 Pooled、Unpooled的分配规则，那么Unsafe和非Unsafe是如何判别的呢？其实是Netty自动判别的。如果操作系统底层支持 Unsafe 那就采用 Unsafe 读写，否则采用非 Unsafe 读写。

我们可以从UnpooledByteBufAllocator的源码中验证

非池化内存分配

UnpooledByteBufAllocator 实现了非池化内存分配策略

堆内存的分配

相关代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
@Override
protected ByteBuf newHeapBuffer(int initialCapacity, int maxCapacity) {
    return PlatformDependent.hasUnsafe() ?
        new InstrumentedUnpooledUnsafeHeapByteBuf(this, initialCapacity, maxCapacity) :
    new InstrumentedUnpooledHeapByteBuf(this, initialCapacity, maxCapacity);
}

public final class PlatformDependent {
    private static final Throwable UNSAFE_UNAVAILABILITY_CAUSE = unsafeUnavailabilityCause0();

    public static boolean hasUnsafe() {
        return UNSAFE_UNAVAILABILITY_CAUSE == null;
    }

    private static Throwable unsafeUnavailabilityCause0() {
        if (isAndroid()) {
            logger.debug("sun.misc.Unsafe: unavailable (Android)");
            return new UnsupportedOperationException("sun.misc.Unsafe: unavailable (Android)");
        }

        if (isIkvmDotNet()) {
            logger.debug("sun.misc.Unsafe: unavailable (IKVM.NET)");
            return new UnsupportedOperationException("sun.misc.Unsafe: unavailable (IKVM.NET)");
        }

        Throwable cause = PlatformDependent0.getUnsafeUnavailabilityCause();
        if (cause != null) {
            return cause;
        }

        try {
            boolean hasUnsafe = PlatformDependent0.hasUnsafe();
            logger.debug("sun.misc.Unsafe: {}", hasUnsafe ? "available" : "unavailable");
            return hasUnsafe ? null : PlatformDependent0.getUnsafeUnavailabilityCause();
        } catch (Throwable t) {
            logger.trace("Could not determine if Unsafe is available", t);
            // Probably failed to initialize PlatformDependent0.
            return new UnsupportedOperationException("Could not determine if Unsafe is available", t);
        }
    }
}

通过调用 PlatformDependent.hasUnsafe() 方法来判断操作系统是否支持 Unsafe

  • 如果支持Unsafe则创建 InstrumentedUnpooledUnsafeHeapByteBuf
  • 如果不支持Unsafe则创建 InstrumentedUnpooledHeapByteBuf
InstrumentedUnpooledUnsafeHeapByteBuf
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
private static final class InstrumentedUnpooledUnsafeHeapByteBuf extends UnpooledUnsafeHeapByteBuf {
    InstrumentedUnpooledUnsafeHeapByteBuf(UnpooledByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
        super(alloc, initialCapacity, maxCapacity);
    }

    @Override
    protected byte[] allocateArray(int initialCapacity) {
        byte[] bytes = super.allocateArray(initialCapacity);
        // 记录新建的堆空间大小
        ((UnpooledByteBufAllocator) alloc()).incrementHeap(bytes.length);
        return bytes;
    }
}

public class UnpooledUnsafeHeapByteBuf extends UnpooledHeapByteBuf {
    public UnpooledUnsafeHeapByteBuf(ByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
        super(alloc, initialCapacity, maxCapacity);
    }

    @Override
    protected byte[] allocateArray(int initialCapacity) {
        // 其实就是通过 unsafe 创建byte[]
        return PlatformDependent.allocateUninitializedArray(initialCapacity);
    }
}

public class UnpooledHeapByteBuf extends AbstractReferenceCountedByteBuf {
    private final ByteBufAllocator alloc;
    byte[] array;
    private ByteBuffer tmpNioBuf;

    public UnpooledHeapByteBuf(ByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
        super(maxCapacity);

        if (initialCapacity > maxCapacity) {
            throw new IllegalArgumentException(String.format(
                    "initialCapacity(%d) > maxCapacity(%d)", initialCapacity, maxCapacity));
        }

        this.alloc = checkNotNull(alloc, "alloc");
        // 调用的是 InstrumentedUnpooledUnsafeHeapByteBuf 的 allocateArray 方法
        setArray(allocateArray(initialCapacity));
        setIndex(0, 0);
    }
    private void setArray(byte[] initialArray) {
        array = initialArray;
        tmpNioBuf = null;
    }
    @Override
    public ByteBuf setIndex(int readerIndex, int writerIndex) {
        if (checkBounds) { // 确保 0 <= readerIndex <= writerIndex <= capacity
            checkIndexBounds(readerIndex, writerIndex, capacity());
        }
        // 调用AbstractByteBuf的方法设置 readerIndex 和 writerIndex
        setIndex0(readerIndex, writerIndex);
        return this;
    }
}
InstrumentedUnpooledHeapByteBuf
1
2
3
4
5
6
7
8
9
10
private static final class InstrumentedUnpooledHeapByteBuf extends UnpooledHeapByteBuf {
  	InstrumentedUnpooledHeapByteBuf(UnpooledByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
     	super(alloc, initialCapacity, maxCapacity);
  	}
}
public class UnpooledHeapByteBuf extends AbstractReferenceCountedByteBuf {
    protected byte[] allocateArray(int initialCapacity) {
        return new byte[initialCapacity];
    }
}

虽然 InstrumentedUnpooledUnsafeHeapByteBuf 和 InstrumentedUnpooledUnsafeHeapByteBuf最终调用的都是 UnpooledHeapByteBuf 的构造方法，但前者是通过 unsafe 的方式创建字节数组，而后者是通过 new byte[Size] 的方式创建数组。其实不仅是创建数组，读写操作也是这样，前者是通过 unsafe 操作数据，后者则是直接通过数组下标操作数组。

小结

分配内存时，根据操作系统是否支持 Unsafe：

  • 如果支持 unsafe：则通过 unsafe 的方式创建字节数组（读写数组也是通过 unsafe的方式）
  • 如果不支持 unsafe：则使用 new byte[Size] 关键字创建字节数组（读写数组通过索引操作）

释放内存则依赖 JVM 自动释放

堆外内存的分配

相关代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
noCleaner = tryNoCleaner && PlatformDependent.hasUnsafe()
                && PlatformDependent.hasDirectBufferNoCleanerConstructor();
@Override
protected ByteBuf newDirectBuffer(int initialCapacity, int maxCapacity) {
    final ByteBuf buf;
    if (PlatformDependent.hasUnsafe()) {
        buf = noCleaner ? new InstrumentedUnpooledUnsafeNoCleanerDirectByteBuf(this, initialCapacity, maxCapacity) :
        new InstrumentedUnpooledUnsafeDirectByteBuf(this, initialCapacity, maxCapacity);
    } else {
        buf = new InstrumentedUnpooledDirectByteBuf(this, initialCapacity, maxCapacity);
    }
    return disableLeakDetector ? buf : toLeakAwareBuffer(buf);
}

通过调用 PlatformDependent.hasUnsafe() 方法来判断操作系统是否支持 Unsafe

  • 如果支持 Unsafe，判断 noCleaner
    • noCleaner = true，则创建 InstrumentedUnpooledUnsafeNoCleanerDirectByteBuf
    • noCleaner = false，则创建 InstrumentedUnpooledUnsafeDirectByteBuf
  • 如果不支持 Unsafe则创建 InstrumentedUnpooledDirectByteBuf
InstrumentedUnpooledDirectByteBuf
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
private static final class InstrumentedUnpooledDirectByteBuf extends UnpooledDirectByteBuf {
    InstrumentedUnpooledDirectByteBuf(
        UnpooledByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
        super(alloc, initialCapacity, maxCapacity);
    }
    @Override
    protected ByteBuffer allocateDirect(int initialCapacity) {
        // 最终就是 new DirectByteBuffer(capacity);
        ByteBuffer buffer = super.allocateDirect(initialCapacity);
        ((UnpooledByteBufAllocator) alloc()).incrementDirect(buffer.capacity());
        return buffer;
    }

    @Override
    protected void freeDirect(ByteBuffer buffer) {
        int capacity = buffer.capacity();
        // 最终就是 调用 DirectByteBuffer本身的cleaner去释放内存
        // DirectByteBuffer的cleaner 本质上也是使用 unsafe.freeMemory(address);
        super.freeDirect(buffer);
        ((UnpooledByteBufAllocator) alloc()).decrementDirect(capacity);
    }
}
public class UnpooledDirectByteBuf extends AbstractReferenceCountedByteBuf {
    ByteBuffer buffer; // accessed by UnpooledUnsafeNoCleanerDirectByteBuf.reallocateDirect()
    private ByteBuffer tmpNioBuf;

    public UnpooledDirectByteBuf(ByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
        super(maxCapacity);
        ObjectUtil.checkNotNull(alloc, "alloc");
        checkPositiveOrZero(initialCapacity, "initialCapacity");
        checkPositiveOrZero(maxCapacity, "maxCapacity");
        if (initialCapacity > maxCapacity) {
            throw new IllegalArgumentException(String.format(
                    "initialCapacity(%d) > maxCapacity(%d)", initialCapacity, maxCapacity));
        }5

        this.alloc = alloc;
         // 调用的是 InstrumentedUnpooledDirectByteBuf 的 allocateArray 方法
        setByteBuffer(allocateDirect(initialCapacity), false);
    }
    void setByteBuffer(ByteBuffer buffer, boolean tryFree) {
        if (tryFree) {
            ByteBuffer oldBuffer = this.buffer;
            if (oldBuffer != null) {
                if (doNotFree) {
                    doNotFree = false;
                } else {
                    freeDirect(oldBuffer);
                }
            }
        }

        this.buffer = buffer; // buffer赋值
        tmpNioBuf = null;
        capacity = buffer.remaining();
    }
}
InstrumentedUnpooledUnsafeDirectByteBuf
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
private static final class InstrumentedUnpooledUnsafeDirectByteBuf extends UnpooledUnsafeDirectByteBuf {
    InstrumentedUnpooledUnsafeDirectByteBuf(
        UnpooledByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
        super(alloc, initialCapacity, maxCapacity);
    }
    @Override
    protected ByteBuffer allocateDirect(int initialCapacity) {
        // 最终就是 new DirectByteBuffer(capacity);
        ByteBuffer buffer = super.allocateDirect(initialCapacity);
        ((UnpooledByteBufAllocator) alloc()).incrementDirect(buffer.capacity());
        return buffer;
    }

    @Override
    protected void freeDirect(ByteBuffer buffer) {
        int capacity = buffer.capacity();
        // 最终就是 调用 DirectByteBuffer本身的cleaner去释放内存
        // DirectByteBuffer的cleaner 本质上也是使用 unsafe.freeMemory(address);
        super.freeDirect(buffer);
        ((UnpooledByteBufAllocator) alloc()).decrementDirect(capacity);
    }
}
public class UnpooledUnsafeDirectByteBuf extends UnpooledDirectByteBuf {
    public UnpooledUnsafeDirectByteBuf(ByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
        super(alloc, initialCapacity, maxCapacity);
    }
}
public class UnpooledDirectByteBuf extends AbstractReferenceCountedByteBuf {
    public UnpooledDirectByteBuf(ByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
        super(maxCapacity);
        ObjectUtil.checkNotNull(alloc, "alloc");
        checkPositiveOrZero(initialCapacity, "initialCapacity");
        checkPositiveOrZero(maxCapacity, "maxCapacity");
        if (initialCapacity > maxCapacity) {
            throw new IllegalArgumentException(String.format(
                    "initialCapacity(%d) > maxCapacity(%d)", initialCapacity, maxCapacity));
        }

        this.alloc = alloc;
        // 调用的是 InstrumentedUnpooledUnsafeDirectByteBuf 的 allocateDirect 方法
        setByteBuffer(allocateDirect(initialCapacity), false);
    }
}

这里发现 InstrumentedUnpooledDirectByteBuf 和 InstrumentedUnpooledUnsafeDirectByteBuf都是通过new DirectByteBuffer(capacity) 的方式创建堆外内存，并且释放内存也是通过 DirectByteBuffer 的 cleaner 释放，那它们的区别是什么呢？其实就是读写数据的方式不同。

InstrumentedUnpooledDirectByteBuf 的父类 UnpooledDirectByteBuf

1
2
3
4
5
6
7
8
9
10
@Override
protected byte _getByte(int index) {
    return buffer.get(index);
}

class DirectByteBuffer extends MappedByteBuffer implements DirectBuffer{
    public byte get(int i) {
        return ((unsafe.getByte(ix(checkIndex(i)))));
    }
}

UnpooledDirectByteBuf 通过 DirectByteBuffer 本身的方法来操作数据，不过 DirectByteBuffer 本身也是使用 unsafe 来操作数据的。

InstrumentedUnpooledUnsafeDirectByteBuf的父类 UnpooledUnsafeDirectByteBuf

1
2
3
4
5
6
7
8
9
10
@Override
public byte getByte(int index) {
    checkIndex(index);
    return _getByte(index);
}
@Override
protected byte _getByte(int index) {
    // 最终就是 UNSAFE.getByte(address);
    return UnsafeByteBufUtil.getByte(addr(index));
}

UnpooledUnsafeDirectByteBuf 是直接使用的 unsafe 来操作数据的。

InstrumentedUnpooledUnsafeNoCleanerDirectByteBuf
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
private static final class InstrumentedUnpooledUnsafeNoCleanerDirectByteBuf
    extends UnpooledUnsafeNoCleanerDirectByteBuf {
    InstrumentedUnpooledUnsafeNoCleanerDirectByteBuf(
        UnpooledByteBufAllocator alloc, int initialCapacity, int maxCapacity) {
        super(alloc, initialCapacity, maxCapacity);
    }

    @Override
    protected ByteBuffer allocateDirect(int initialCapacity) {
        // 通过反射初始化一个 cleaner=null 的 DirectByteBuffer
        ByteBuffer buffer = super.allocateDirect(initialCapacity);
        ((UnpooledByteBufAllocator) alloc()).incrementDirect(buffer.capacity());
        return buffer;
    }

    @Override
    ByteBuffer reallocateDirect(ByteBuffer oldBuffer, int initialCapacity) {
        int capacity = oldBuffer.capacity();
        // 最终就是 调用 UNSAFE.freeMemory(address);
        ByteBuffer buffer = super.reallocateDirect(oldBuffer, initialCapacity);
        ((UnpooledByteBufAllocator) alloc()).incrementDirect(buffer.capacity() - capacity);
        return buffer;
    }
}
class UnpooledUnsafeNoCleanerDirectByteBuf extends UnpooledUnsafeDirectByteBuf {
    // UnpooledUnsafeNoCleanerDirectByteBuf 继承了 UnpooledUnsafeDirectByteBuf
    // 没有重写读写操作，都是使用的 UnpooledUnsafeDirectByteBuf 中的方法
}
小结

分配内存时

  • 如果操作系统不支持 unsafe 或 noCleaner = false，则通过 new DirectByteBuffer(capacity) 的方式创建带有 cleaner 的 DirectByteBuffer 。
  • 不过操作系统支持 unsafe 并且 noCleaner = true，则通过反射创建 cleaner 为空的 DirectByteBuffer 。

释放内存时

  • 如果创建的 DirectByteBuffer 带有 cleaner，使用 DirectByteBuffer本身的cleaner释放
  • 如果创建的 DirectByteBuffer 没有 cleaner，则使用 unsafe 释放内存

池化内存的分配

PooledByteBufAllocator 实现了池化内存分配策略

由于高版本 Netty 池化内存分配策略有所变更，这部分源码参考 Netty 版本 4.1.42.Final

PooledByteBufAllocator

构造方法的相关参数如下：

  • preferDirect：优先分配直接内存，默认值是 false。
  • nHeapArena：HeapArena的数量，默认值是 CPU核数 * 2。
  • nDirectArena：DirectArena的数量，默认值是 CPU核数 * 2。
  • pageSize：page 的个数，默认值是 8192。
  • maxOrder：二叉树的最大深度，默认值是 11。
  • tinyCacheSize：tiny 类型的缓存列表容量，默认值是512。
  • smallCacheSize：small 类型的缓存列表容量，默认值是 256。
  • normalCacheSize：normal 类型的缓存列表容量，默认值是 64。
  • useCacheForAllThreads：默认值是 true。
  • directMemoryCacheAlignment：默认值是 0。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
// 去掉了一些非核心的代码
public PooledByteBufAllocator(boolean preferDirect, int nHeapArena,
                              int nDirectArena, int pageSize, int maxOrder,
                              int tinyCacheSize, int smallCacheSize,
                              int normalCacheSize,
                              boolean useCacheForAllThreads,
                              int directMemoryCacheAlignment) {
    super(preferDirect);
    threadCache = new PoolThreadLocalCache(useCacheForAllThreads);
    this.tinyCacheSize = tinyCacheSize;  // 默认是512
    this.smallCacheSize = smallCacheSize; // 默认是256
    this.normalCacheSize = normalCacheSize; // 默认是64
    // 校验并计算chunkSize的大小，默认是 8192 * (2 ^ 11) = 1677216 byte = 16MB
    chunkSize = validateAndCalculateChunkSize(pageSize, maxOrder);
    // 校验并计算pageShifts的大小，默认是 13
    int pageShifts = validateAndCalculatePageShifts(pageSize);
    // 初始化HeapArenas
    if (nHeapArena > 0) {
        // 相当于 new PoolArena[nHeapArena]
        heapArenas = newArenaArray(nHeapArena);
        List<PoolArenaMetric> metrics = new ArrayList<PoolArenaMetric>(heapArenas.length);
        for (int i = 0; i < heapArenas.length; i ++) {
            PoolArena.HeapArena arena = new PoolArena.HeapArena(this, pageSize, maxOrder, 						pageShifts, chunkSize,directMemoryCacheAlignment);
            heapArenas[i] = arena;
            metrics.add(arena);
        }
        heapArenaMetrics = Collections.unmodifiableList(metrics);
    } else {
        heapArenas = null;
        heapArenaMetrics = Collections.emptyList();
    }
    // 初始化DirectArenas
    if (nDirectArena > 0) {
        // 相当于 new PoolArena[nDirectArena]
        directArenas = newArenaArray(nDirectArena);
        List<PoolArenaMetric> metrics = new ArrayList<PoolArenaMetric>(directArenas.length);
        for (int i = 0; i < directArenas.length; i ++) {
            PoolArena.DirectArena arena = new PoolArena.DirectArena(
                this, pageSize, maxOrder, pageShifts, chunkSize, directMemoryCacheAlignment);
            directArenas[i] = arena;
            metrics.add(arena);
        }
        directArenaMetrics = Collections.unmodifiableList(metrics);
    } else {
        directArenas = null;
        directArenaMetrics = Collections.emptyList();
    }
    metric = new PooledByteBufAllocatorMetric(this);
}

HeapArena 和 DirectArena 分别为 CPU核数 * 2，目的就是保证Netty中的每一个任务线程都可以有一个独享的Arena，保证在每个线程分配内存的时候不用加锁。

PooledByteBufAllocator 实现分配内存的两个方法：newDirectBuffer() 方法和newHeapBuffer() 方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
@Override
protected ByteBuf newHeapBuffer(int initialCapacity, int maxCapacity) {
    PoolThreadCache cache = threadCache.get(); // PoolThreadLocalCache threadCache;
    PoolArena<byte[]> heapArena = cache.heapArena;

    final ByteBuf buf;
    if (heapArena != null) {
        // PoolArena的allocate方法
        buf = heapArena.allocate(cache, initialCapacity, maxCapacity);
    } else {
        buf = PlatformDependent.hasUnsafe() ?
            new UnpooledUnsafeHeapByteBuf(this, initialCapacity, maxCapacity) :
        new UnpooledHeapByteBuf(this, initialCapacity, maxCapacity);
    }

    return toLeakAwareBuffer(buf);
}

@Override
protected ByteBuf newDirectBuffer(int initialCapacity, int maxCapacity) {
    PoolThreadCache cache = threadCache.get(); // PoolThreadLocalCache threadCache;
    PoolArena<ByteBuffer> directArena = cache.directArena;

    final ByteBuf buf;
    if (directArena != null) {
        buf = directArena.allocate(cache, initialCapacity, maxCapacity);
    } else {
        buf = PlatformDependent.hasUnsafe() ?
            UnsafeByteBufUtil.newUnsafeDirectByteBuf(this, initialCapacity, maxCapacity) :
        new UnpooledDirectByteBuf(this, initialCapacity, maxCapacity);
    }

    return toLeakAwareBuffer(buf);
}

可以发现这两个方法大体结构是一样的，以 newDirectBuffer 为例：

  1. 通过 threadCache.get() 方法获取一个类型为 PoolThreadCache 的 cache 对象
  2. 通过 cache 获得 directArena 对象
  3. 调用 directArena.allocate() 方法分配 ByteBuf

PoolThreadLocalCache

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
final class PoolThreadLocalCache extends FastThreadLocal<PoolThreadCache> {
    private final boolean useCacheForAllThreads;

    PoolThreadLocalCache(boolean useCacheForAllThreads) {
        this.useCacheForAllThreads = useCacheForAllThreads; // 默认是true
    }

    @Override
    protected synchronized PoolThreadCache initialValue() {
        final PoolArena<byte[]> heapArena = leastUsedArena(heapArenas);
        final PoolArena<ByteBuffer> directArena = leastUsedArena(directArenas);

        final Thread current = Thread.currentThread();
        if (useCacheForAllThreads || current instanceof FastThreadLocalThread) {
            final PoolThreadCache cache = new PoolThreadCache(
                heapArena, directArena, tinyCacheSize, smallCacheSize, normalCacheSize,
                DEFAULT_MAX_CACHED_BUFFER_CAPACITY, DEFAULT_CACHE_TRIM_INTERVAL);

            if (DEFAULT_CACHE_TRIM_INTERVAL_MILLIS > 0) {
                final EventExecutor executor = ThreadExecutorMap.currentExecutor();
                if (executor != null) {
                    executor.scheduleAtFixedRate(trimTask, DEFAULT_CACHE_TRIM_INTERVAL_MILLIS,
                                                 DEFAULT_CACHE_TRIM_INTERVAL_MILLIS, TimeUnit.MILLISECONDS);
                }
            }
            return cache;
        }
        // No caching so just use 0 as sizes.
        return new PoolThreadCache(heapArena, directArena, 0, 0, 0, 0, 0);
    }
    // ...
}
// 从 arenas 中获取使用率最少的一个Areana
private <T> PoolArena<T> leastUsedArena(PoolArena<T>[] arenas) {
    if (arenas == null || arenas.length == 0) {
        return null;
    }
    PoolArena<T> minArena = arenas[0];
    for (int i = 1; i < arenas.length; i++) {
        PoolArena<T> arena = arenas[i];
        // final AtomicInteger numThreadCaches = new AtomicInteger();
        if (arena.numThreadCaches.get() < minArena.numThreadCaches.get()) {
            minArena = arena;
        }
    }
    return minArena;
}
  1. 通过 leastUsedArena() 方法分别获得使用率最少的 HeapArena 和 DirectArena 对象
  2. 然后把 HeapArena 和 DirectArena 对象作为参数传递到 PoolThreadCache 的构造器中

PoolThreadCache除了可以在 HeapArena 和 DirectArena 上进行内存分配，还可以在它底层维护的 ByteBuf 缓存列表进行分配。

举个例子：我们通过 PooledByteBufAllocator 创建了一个1024字节的ByteBuf，当用完释放后，可能在其他地方会继续分配1024字节的ByteBuf。这时，其实不需要在 Arena 上进行内存分配，而是直接通过 PoolThreadCache中维护的 ByteBuf 的缓存列表直接拿过来返回。

PooledByteBufAllocator 维护着三种规格大小的缓存列表，分别是：tiny，small，normal，其容量分别为 512，256，64。

通过这种方式，Netty 预创建了固定规格的内存池，大大提高了内存分配的性能。

DirectArena内存分配流程

HeapArena 和 DirectArena 分配内存的基本流程有三个步骤。

  1. 从对象池里获得 PooledByteBuf 进行复用
  2. 从缓存中进行内存分配
  3. 从缓存中分配失败，则从内存堆里进行内存分配
对象池获取 ByteBuf

以 DirectBuffer 为例，首先来看从对象池里获得 PooledByteBuf 进行复用的情况。

PooledByteBufAllocator 的 newDirectBuffer() 的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@Override
protected ByteBuf newDirectBuffer(int initialCapacity, int maxCapacity) {
    PoolThreadCache cache = threadCache.get();
    PoolArena<ByteBuffer> directArena = cache.directArena;

    final ByteBuf buf;
    if (directArena != null) {
        buf = directArena.allocate(cache, initialCapacity, maxCapacity);
    } else {
        buf = PlatformDependent.hasUnsafe() ?
            UnsafeByteBufUtil.newUnsafeDirectByteBuf(this, initialCapacity, maxCapacity) :
        new UnpooledDirectByteBuf(this, initialCapacity, maxCapacity);
    }

    return toLeakAwareBuffer(buf);
}

PoolArena 的 allocate方法：

1
2
3
4
5
PooledByteBuf<T> allocate(PoolThreadCache cache, int reqCapacity, int maxCapacity) {
    PooledByteBuf<T> buf = newByteBuf(maxCapacity);
    allocate(cache, buf, reqCapacity);
    return buf;
}

DirectArena 的 newByteBuf方法：

1
2
3
4
5
6
7
8
9
10
@Override
protected PooledByteBuf<ByteBuffer> newByteBuf(int maxCapacity) {
    if (HAS_UNSAFE) { // 判断是否支持Unsafe
        // 创建的是 PooledUnsafeDirectByteBuf
        return PooledUnsafeDirectByteBuf.newInstance(maxCapacity);
    } else {
        // 创建的是 PooledDirectByteBuf
        return PooledDirectByteBuf.newInstance(maxCapacity);
    }
}

首先判断是否支持Unsafe：

  • 支持 Unsafe 创建的是 PooledUnsafeDirectByteBuf，它通过Unsafe方法操作数组。
  • 不支持 Unsafe 创建的是 PooledDirectByteBuf，它通过数组索引操作数组。

默认情况下一般是支持Unsafe的，PooledUnsafeDirectByteBuf 的 newInstance方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
// PooledUnsafeDirectByteBuf的RECYCLER属性
private static final ObjectPool<PooledUnsafeDirectByteBuf> RECYCLER = ObjectPool.newPool(
    new ObjectCreator<PooledUnsafeDirectByteBuf>() {
        @Override
        public PooledUnsafeDirectByteBuf newObject(Handle<PooledUnsafeDirectByteBuf> handle) {
            // 当Recycler里面没有可用的buf时就会创建一个新的buf
            return new PooledUnsafeDirectByteBuf(handle, 0);
        }
    });
// PooledUnsafeDirectByteBuf的newInstance方法
static PooledUnsafeDirectByteBuf newInstance(int maxCapacity) {
    PooledUnsafeDirectByteBuf buf = RECYCLER.get();
    buf.reuse(maxCapacity); // 让所有的参数重新归为初始状态
    return buf;
}
// PooledByteBuf的reuse方法
final void reuse(int maxCapacity) {
    maxCapacity(maxCapacity);
    resetRefCnt();
    setIndex0(0, 0);
    discardMarks();
}

首先通过 RECYCLER（内存回收站）对象的 get() 方法获得一个 ByteBuf。当回收站里面没有可用的buf时就会创建一个新的 ByteBuf。获得的 ByteBuf 可能是回收站里取出来的，所以复用前需要重置相关属性。

内存池的内存规格

Netty 底层还有一个内存单位的封装，为了更高效地管理内存，避免内存浪费，把每一个区间的内存规格又做了细分。Netty 内存池中主要设置了四种规格大小的内存：

  • tiny：0～512Byte
  • small：512Byte～8KB
  • normal：8KB～16MB
  • huge：16MB以上

那么为什么以这几个节点来进行分段呢，其实这里面是有原因的：

  • 首先为什么以16M作为分界点，16M在 Netty 中就是一个Chunk，Netty 中所有的内存申请都是以 Chunk 为单位向系统申请的，后续的所有内存分配都是在这个 Chunk 里的操作。
  • 然后为什么又以8k作为分界点的，8K在Netty中就是一个 Page，每个Chunk 中有 2^11 个 Page 这样就能更细粒度的分配内存。
  • 最后在 0 到 8K 的内存区间中有一个 SubPage 的对象来进行精确的分配内存。

缓存的分配

缓存的数据结构

在Netty中缓存的数据结构是一个叫做 MemoryRegionCache 的类，其结构如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
private abstract static class MemoryRegionCache<T> {
    private final int size;
    private final Queue<Entry<T>> queue;
    private final SizeClass sizeClass;
    private int allocations;

    MemoryRegionCache(int size, SizeClass sizeClass) {
        this.size = MathUtil.safeFindNextPositivePowerOfTwo(size);
        queue = PlatformDependent.newFixedMpscQueue(this.size);
        this.sizeClass = sizeClass;
    }
}
static final class Entry<T> {
    final Handle<Entry<?>> recyclerHandle;
    PoolChunk<T> chunk;
    ByteBuffer nioBuffer;
    long handle = -1;

    Entry(Handle<Entry<?>> recyclerHandle) {
        this.recyclerHandle = recyclerHandle;
    }

    void recycle() {
        chunk = null;
        nioBuffer = null;
        handle = -1;
        recyclerHandle.recycle(this);
    }
}
enum SizeClass {
    Tiny,
    Small,
    Normal
}

MemoryRegionCache 由三部分组成：

  • queue：队列中每个节点都是一个 Entry 实体
  • sizeClass：对应Netty中的内存规格，分别是 tiny、small、normal（huge规格不用缓存分配）
  • size：队列的容量，可能是 512，256，64（对应tinyCacheSize，smallCacheSize，normalCacheSize）
  • tiny：共32种规格，均是16的整数倍，0Byte、16Byte、32Byte、48Byte、……496Byte。
  • small：4种规格，512Byte、1KB、2KB、4KB。
  • normal：3种规格，8KB、16KB、32KB。

PoolThreadCache中维护了六个缓存数组（HeapCaches省略）：

  • tinySubPageDirectCaches：tiny 类型的缓存列表
  • smallSubPageDirectCaches：small 类型的缓存列表
  • normalDirectCaches：normal 类型的缓存数组

代码如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
final class PoolThreadCache {
    final PoolArena<byte[]> heapArena;
    final PoolArena<ByteBuffer> directArena;

    // Hold the caches for the different size classes, which are tiny, small and normal.
    private final MemoryRegionCache<byte[]>[] tinySubPageHeapCaches;
    private final MemoryRegionCache<byte[]>[] smallSubPageHeapCaches;
    private final MemoryRegionCache<ByteBuffer>[] tinySubPageDirectCaches;
    private final MemoryRegionCache<ByteBuffer>[] smallSubPageDirectCaches;
    private final MemoryRegionCache<byte[]>[] normalHeapCaches;
    private final MemoryRegionCache<ByteBuffer>[] normalDirectCaches;
    // ...
}

在 PoolThreadCache 的构造方法中进行了初始化：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
// 去掉了一些非核心的代码
PoolThreadCache(PoolArena<byte[]> heapArena, // 使用率最少的HeapArena
                PoolArena<ByteBuffer> directArena,// 使用率最少的DirectArena
                int tinyCacheSize, // 默认为512
                int smallCacheSize, // 默认为216
                int normalCacheSize, // 默认为64
                int maxCachedBufferCapacity,
                int freeSweepAllocationThreshold) {

    this.freeSweepAllocationThreshold = freeSweepAllocationThreshold;
    this.heapArena = heapArena;
    this.directArena = directArena;
    if (directArena != null) {
        // PoolArena.numTinySubpagePools = 512 >>> 4 = 32
        tinySubPageDirectCaches = createSubPageCaches(
            tinyCacheSize, PoolArena.numTinySubpagePools, SizeClass.Tiny);
        // directArena.numSmallSubpagePools = pageShifts - 9 = 13 - 9 = 4
        smallSubPageDirectCaches = createSubPageCaches(
            smallCacheSize, directArena.numSmallSubpagePools, SizeClass.Small);

        numShiftsNormalDirect = log2(directArena.pageSize);
        normalDirectCaches = createNormalCaches(
            normalCacheSize, maxCachedBufferCapacity, directArena);

        directArena.numThreadCaches.getAndIncrement();
    } else {
        // No directArea is configured so just null out all caches
        tinySubPageDirectCaches = null;
        smallSubPageDirectCaches = null;
        normalDirectCaches = null;
        numShiftsNormalDirect = -1;
    }
    if (heapArena != null) {
        // Create the caches for the heap allocations
        tinySubPageHeapCaches = createSubPageCaches(
            tinyCacheSize, PoolArena.numTinySubpagePools, SizeClass.Tiny);
        smallSubPageHeapCaches = createSubPageCaches(
            smallCacheSize, heapArena.numSmallSubpagePools, SizeClass.Small);

        numShiftsNormalHeap = log2(heapArena.pageSize);
        normalHeapCaches = createNormalCaches(
            normalCacheSize, maxCachedBufferCapacity, heapArena);

        heapArena.numThreadCaches.getAndIncrement();
    } else {
        // No heapArea is configured so just null out all caches
        tinySubPageHeapCaches = null;
        smallSubPageHeapCaches = null;
        normalHeapCaches = null;
        numShiftsNormalHeap = -1;
    }

    // Only check if there are caches in use.
    if ((tinySubPageDirectCaches != null || smallSubPageDirectCaches != null || normalDirectCaches != null
         || tinySubPageHeapCaches != null || smallSubPageHeapCaches != null || normalHeapCaches != null)
        && freeSweepAllocationThreshold < 1) {
        throw new IllegalArgumentException("freeSweepAllocationThreshold: "
                                           + freeSweepAllocationThreshold + " (expected: > 0)");
    }
}

以 tiny 类型为例，具体分析一下SubPage的缓存结构，实现代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
private static <T> MemoryRegionCache<T>[] createSubPageCaches(
    int cacheSize, int numCaches, SizeClass sizeClass) {
    if (cacheSize > 0 && numCaches > 0) {
        @SuppressWarnings("unchecked")
        MemoryRegionCache<T>[] cache = new MemoryRegionCache[numCaches];
        for (int i = 0; i < cache.length; i++) {
            // TODO: maybe use cacheSize / cache.length
            cache[i] = new SubPageMemoryRegionCache<T>(cacheSize, sizeClass);
        }
        return cache;
    } else {
        return null;
    }
}

其实就是创建了一个缓存数组，这个缓存数组的长度是 numCaches。相当于：

  • 创建了 tinySubPageDirectCaches[32]，smallSubPageDirectCaches[4]，normalDirectCaches[3] 三个数组
  • tinySubPageDirectCaches 中的每个元素 SubPageMemoryRegionCache 中的队列queue容量为 512
  • smallSubPageDirectCaches 中的每个元素 SubPageMemoryRegionCache 中的队列queue容量为 256
  • normalDirectCaches 中的每个元素 MemoryRegionCache 中的队列queue容量为 64
缓存的分配流程

在基本了解缓存数组的数据结构之后，继续剖析在缓存中分配内存的逻辑，回到 PoolArena 的 allocate() 方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
private void allocate(PoolThreadCache cache, PooledByteBuf<T> buf, final int reqCapacity) {
    // 规格化，确保ByteBuf容量统一，向上取与MemoryRegionCache中的内存规格中最接近的值
    final int normCapacity = normalizeCapacity(reqCapacity);
    if (isTinyOrSmall(normCapacity)) { // 判断 normCapacity 是否小于 pageSize
        int tableIdx;
        PoolSubpage<T>[] table;
        // 判断是不是 tiny 类型 即：normCapacity < 512
        boolean tiny = isTiny(normCapacity);
        if (tiny) { // tiny 类型
            // 缓存分配
            if (cache.allocateTiny(this, buf, reqCapacity, normCapacity)) {
                // 能够从缓存中分配
                return;
            }
            // 获取 tableIdx，即 tableIdx = normCapacity / (2 ^ 4)
            tableIdx = tinyIdx(normCapacity);
            // subPage 数组
            table = tinySubpagePools;
        } else { // small 类型
            // 缓存分配
            if (cache.allocateSmall(this, buf, reqCapacity, normCapacity)) {
                 // 能够从缓存中分配
                return;
            }
            // 获取 tableIdx，即 2 ^ tableIdx = normCapacity / (2 ^ 10)
            tableIdx = smallIdx(normCapacity);
            table = smallSubpagePools;
        }
        // 获取对应的节点
        final PoolSubpage<T> head = table[tableIdx];

        synchronized (head) {
            final PoolSubpage<T> s = head.next;
            // 默认情况下，head.next == head
            if (s != head) {
                assert s.doNotDestroy && s.elemSize == normCapacity;
                long handle = s.allocate();
                assert handle >= 0;
                s.chunk.initBufWithSubpage(buf, null, handle, reqCapacity);
                incTinySmallAllocation(tiny);
                return;
            }
        }
        synchronized (this) {
            allocateNormal(buf, reqCapacity, normCapacity);
        }

        incTinySmallAllocation(tiny);
        return;
    }
    if (normCapacity <= chunkSize) {
        // 缓存分配
        if (cache.allocateNormal(this, buf, reqCapacity, normCapacity)) {
            // was able to allocate out of the cache so move on
            return;
        }
        synchronized (this) {
            // 分配不成功，进行实际的内存分配
            allocateNormal(buf, reqCapacity, normCapacity);
            ++allocationsNormal;
        }
    } else {
        // huge 则直接分配
        allocateHuge(buf, reqCapacity);
    }
}

PoolThreadCache 缓存分配：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
boolean allocateTiny(PoolArena<?> area, PooledByteBuf<?> buf,
                     int reqCapacity, int normCapacity) {
    return allocate(cacheForTiny(area, normCapacity), buf, reqCapacity);
}
// 根据normCapacity找到tiny类型缓存数组中的一个缓存对象
private MemoryRegionCache<?> cacheForTiny(PoolArena<?> area, int normCapacity) {
    // 找到tiny类型缓存数组的下标, idx = normCapacity / (2 ^ 4)
    // 例如 normCapacity = 16，idx = 1; normCapacity = 32，idx = 2
    int idx = PoolArena.tinyIdx(normCapacity);
    if (area.isDirect()) { // 是否堆外内存
        return cache(tinySubPageDirectCaches, idx);
    }
    return cache(tinySubPageHeapCaches, idx);
}
private static <T> MemoryRegionCache<T> cache(MemoryRegionCache<T>[] cache, int idx) {
    if (cache == null || idx > cache.length - 1) {
        return null;
    }
    return cache[idx];
}
private boolean allocate(MemoryRegionCache<?> cache,
                         PooledByteBuf buf, int reqCapacity) {
    if (cache == null) {
        // no cache found so just return false here
        return false;
    }
    boolean allocated = cache.allocate(buf, reqCapacity);
    if (++ allocations >= freeSweepAllocationThreshold) {
        allocations = 0;
        trim();
    }
    return allocated;
}
// MemoryRegionCache的allocate方法
public final boolean allocate(PooledByteBuf<T> buf, int reqCapacity) {
    // MemoryRegionCache内部维护着一个队列queue
    Entry<T> entry = queue.poll();
    if (entry == null) { // 为空则说明缓存分配失败
        return false;
    }
    initBuf(entry.chunk, entry.nioBuffer, entry.handle, buf, reqCapacity);
    entry.recycle();

    // allocations is not thread-safe which is fine as this is only called from the same thread all time.
    ++ allocations;
    return true;
}

弹出 Entry 之后，通过 initBuf() 方法初始化 ByteBuf，这里参数传入Entry的Chunk和Handle。

Entry类的代码：

1
2
3
4
5
6
static final class Entry<T> {
    final Handle<Entry<?>> recyclerHandle;
    PoolChunk<T> chunk;
    ByteBuffer nioBuffer;
    long handle = -1;
}
  • chunk：代表一块连续的内存
  • handle：相当于一个指针，可以唯一定位Chunk里的一块连续内存

通过 Chunk 和 Handle 就可以定位 ByteBuf 中指定的一块连续内存，有关ByteBuf相关的读写操作，都会在这块内存中进行。

SubPageMemoryRegionCache 类的 initBuf(entry.chunk，entry.handle，buf，reqCapacity) 方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
protected void initBuf(PoolChunk<T> chunk, ByteBuffer nioBuffer,
                       long handle, PooledByteBuf<T> buf, int reqCapacity) {
    chunk.initBufWithSubpage(buf, nioBuffer, handle, reqCapacity);
}
// PoolChunk的initBufWithSubpage方法
void initBufWithSubpage(PooledByteBuf<T> buf, ByteBuffer nioBuffer,
                        long handle, int reqCapacity) {
    initBufWithSubpage(buf, nioBuffer, handle, bitmapIdx(handle), reqCapacity);
}
private static int bitmapIdx(long handle) {
    return (int) (handle >>> Integer.SIZE); // Integer.SIZE 为32
}
// PoolChunk的initBufWithSubpage方法
private void initBufWithSubpage(PooledByteBuf<T> buf, ByteBuffer nioBuffer,
                                long handle, int bitmapIdx, int reqCapacity) {

    int memoryMapIdx = memoryMapIdx(handle);
    // private final PoolSubpage<T>[] subpages;
    PoolSubpage<T> subpage = subpages[subpageIdx(memoryMapIdx)];
    assert subpage.doNotDestroy;
    assert reqCapacity <= subpage.elemSize;

    buf.init(
        this, nioBuffer, handle,
        runOffset(memoryMapIdx) + (bitmapIdx & 0x3FFFFFFF) * subpage.elemSize + offset,
        reqCapacity, subpage.elemSize, arena.parent.threadCache());
}
void init(PoolChunk<T> chunk, ByteBuffer nioBuffer,
          long handle, int offset, int length,
          int maxLength, PoolThreadCache cache) {
    init0(chunk, nioBuffer, handle, offset, length, maxLength, cache);
}
private void init0(PoolChunk<T> chunk, ByteBuffer nioBuffer,
                   long handle, int offset, int length,
                   int maxLength, PoolThreadCache cache) {
    // 指定bytebuf分配的内存块
    this.chunk = chunk;
    // 指定当前bytebuf连续内存指向的位置
    memory = chunk.memory;
    tmpNioBuf = nioBuffer;
    allocator = chunk.arena.parent;
    this.cache = cache;
    this.handle = handle;
    this.offset = offset;//相对memory中的偏移量
    this.length = length;
    this.maxLength = maxLength;
}

上面的代码将 PooledUnsafeDirectByteBuf 的各个属性进行了初始化。通过缓存分配 ByteBuf，只要通过一个chunk 和 handle 就可以确定一块内存。以上就是通过缓存分配ByteBuf对象的全过程。

初始化ByteBuf 之后调用 entry.recycle() 将Entry对象回收，因为Entry对象弹出之后没有再被引用，所以可能GC会将Entry对象回收。Netty为了将对象循环利用，将其放在对象回收站进行回收。

1
2
3
4
5
6
void recycle() {
    chunk = null;
    nioBuffer = null;
    handle = -1;
    recyclerHandle.recycle(this);
}

chunk = null 和 handle = -1 表示当前Entry不指向任何一块内存。recyclerHandle.recycle(this) 将当前 Entry 回收。

以上就是命中缓存的流程。

Page级别的内存分配

Netty 内存分配的单位是Chunk，一个 Chunk 的大小是16MB，每个 Chunk 都以双向链表的形式保存在一个ChunkList 中。多个 ChunkList 也是以双向链表的形式进行关联的，大概结构如下图所示：

在 ChunkList 中，根据 Chunk 的内存使用率划分 ChunkList。这样在内存分配时，会根据百分比找到相应的ChunkList，在ChunkList 中选择一个 Chunk 进行内存分配。PoolArena 中 ChunkList 的成员变量：

1
2
3
4
5
6
private final PoolChunkList<T> q050;
private final PoolChunkList<T> q025;
private final PoolChunkList<T> q000;
private final PoolChunkList<T> qInit;
private final PoolChunkList<T> q075;
private final PoolChunkList<T> q100;

这里总共定义了6个 ChunkList，并在构造方法中将其初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
q100 = new PoolChunkList<T>(this, null, 100, Integer.MAX_VALUE, chunkSize);
q075 = new PoolChunkList<T>(this, q100, 75, 100, chunkSize);
q050 = new PoolChunkList<T>(this, q075, 50, 100, chunkSize);
q025 = new PoolChunkList<T>(this, q050, 25, 75, chunkSize);
q000 = new PoolChunkList<T>(this, q025, 1, 50, chunkSize);
qInit = new PoolChunkList<T>(this, q000, Integer.MIN_VALUE, 25, chunkSize);

q100.prevList(q075);
q075.prevList(q050);
q050.prevList(q025);
q025.prevList(q000);
q000.prevList(null);
qInit.prevList(qInit);

q050 = new PoolChunkList(this, q075, 50, 100, chunkSize) 表示：

  • q075是q050的下一个节点。
  • 当前 ChunkList 中存储的 Chunk 的内存使用率都在50%～100%。
  • ChunkSize 为其设置大小

ChunkList 的节点关系如下图所示：

Netty中，Chunk 又包含了多个Page，每个Page的大小为8KB，如果要分配16KB的内存，则在Chunk中找到连续的两个Page就可以。

在很多场景下，为缓冲区分配8KB的内存也是一种浪费，比如只需要分配2KB的缓冲区，如果使用8KB会造成6KB的浪费。这种情况下，Netty又会将Page切分成多个SubPage，每个SubPage大小要根据分配的缓冲区大小而定，比如要分配2KB的内存，就会将一个Page切分成4个SubPage，每个SubPage的大小为2KB：

PoolSubpage 的基本结构的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
final class PoolSubpage<T> implements PoolSubpageMetric {

    final PoolChunk<T> chunk;
    private final int memoryMapIdx;
    private final int runOffset;
    private final int pageSize;
    private final long[] bitmap;

    PoolSubpage<T> prev;
    PoolSubpage<T> next;

    boolean doNotDestroy;
    int elemSize;
    private int maxNumElems;
    private int bitmapLength;
    private int nextAvail;
    private int numAvail;
    // ...
}
  • chunk代表其子页属于哪个Chunk
  • bitmap用于记录子页的内存分配情况
  • prev和next代表子页是按照双向链表进行关联的，分别指向上一个节点和下一个节点
  • elemSize属性代表的是子页是按照多大内存进行划分的，如果按照1KB划分，则可以划分出8个子页

PoolArena 的 allocate() 方法中 allocateNormal(buf，reqCapacity，normCapacity) 实际上就是在Page级别上进行分配，分配一个或者多个Page的空间：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// Method must be called inside synchronized(this) { ... } block
private void allocateNormal(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
    // 在原有的Chunk中进行内存分配
    if (q050.allocate(buf, reqCapacity, normCapacity) || q025.allocate(buf, reqCapacity, normCapacity) ||
        q000.allocate(buf, reqCapacity, normCapacity) || qInit.allocate(buf, reqCapacity, normCapacity) ||
        q075.allocate(buf, reqCapacity, normCapacity)) {
        return;
    }

    // 如果是首次分配，创建Chunk进行内存分配
    PoolChunk<T> c = newChunk(pageSize, maxOrder, pageShifts, chunkSize);
    boolean success = c.allocate(buf, reqCapacity, normCapacity);
    assert success;
    qInit.add(c);
}
  1. 优先在原有的Chunk中进行内存分配
  2. 如果是首次分配，那就创建Chunk进行内存分配
  3. 最后初始化ByteBuf

以 q050 为例进行分析，q050.allocate(buf，reqCapacity，normCapacity)方法的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
boolean allocate(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
    if (normCapacity > maxCapacity) {
        // Either this PoolChunkList is empty or the requested capacity is larger then the capacity which can
        // be handled by the PoolChunks that are contained in this PoolChunkList.
        return false;
    }
    // 从Head节点向下遍历
    for (PoolChunk<T> cur = head; cur != null; cur = cur.next) {
        // 尝试分配
        if (cur.allocate(buf, reqCapacity, normCapacity)) {
            // 当前Chunk的内存使用率大于其最大使用率
            if (cur.usage() >= maxUsage) {
                // 从当前的ChunkList中移除，再添加到下一个ChunkList中
                remove(cur);
                nextList.add(cur);
            }
            return true;
        }
    }
    return false;
}

从Head节点往下遍历，对每个Chunk都尝试去分配。

再回到 allocateNormal() 方法，查看首次分配：newChunk(pageSize, maxOrder, pageShifts, chunkSize)

其中参数pageSize是8192，也就是8KB；maxOrder为11；pageShifts为13，2的13次方正好是8192，也就是8KB；chunkSize为16777216，也就是16MB。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@Override
protected PoolChunk<ByteBuffer> newChunk(int pageSize, int maxOrder,
                                         int pageShifts, int chunkSize) {
    if (directMemoryCacheAlignment == 0) {
        return new PoolChunk<ByteBuffer>(this,
                                         allocateDirect(chunkSize), pageSize, maxOrder,
                                         pageShifts, chunkSize, 0);
    }
    // 申请了一块直接内存
    final ByteBuffer memory = allocateDirect(chunkSize
                                             + directMemoryCacheAlignment);
    // 通过构造函数创建了一个Chunk
    return new PoolChunk<ByteBuffer>(this, memory, pageSize,
                                     maxOrder, pageShifts, chunkSize,
                                     offsetCacheLine(memory));
}

PoolChunk 的构造函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
PoolChunk(PoolArena<T> arena, T memory, int pageSize,
          int maxOrder, int pageShifts, int chunkSize, int offset) {
    unpooled = false;
    this.arena = arena;
    this.memory = memory;
    this.pageSize = pageSize; // 8K
    this.pageShifts = pageShifts; // 13
    this.maxOrder = maxOrder; // 11
    this.chunkSize = chunkSize;
    this.offset = offset;
    unusable = (byte) (maxOrder + 1);
    log2ChunkSize = log2(chunkSize);
    subpageOverflowMask = ~(pageSize - 1);
    freeBytes = chunkSize;

    maxSubpageAllocs = 1 << maxOrder;

    // Generate the memory map.
    memoryMap = new byte[maxSubpageAllocs << 1]; // 节点个数4096
    depthMap = new byte[memoryMap.length];
    int memoryMapIndex = 1;
    for (int d = 0; d <= maxOrder; ++ d) { // move down the tree one level at a time
        int depth = 1 << d;
        for (int p = 0; p < depth; ++ p) {
            memoryMap[memoryMapIndex] = (byte) d; // d代表当前节点的深度
            depthMap[memoryMapIndex] = (byte) d;
            memoryMapIndex ++;
        }
    }

    subpages = newSubpageArray(maxSubpageAllocs);
    cachedNioBuffers = new ArrayDeque<ByteBuffer>(8);
}

上图是一个二叉树的结构，左侧的数字代表层级，右侧代表一块连续的内存，每个父节点下又拆分成多个子节点，顶层表示的内存范围为0～16MB，其下又分为两层，范围为0～8MB、8～16MB，依此类推，最后到11层，以8KB的大小划分，也就是一个Page的大小。

如果我们分配一个8MB的缓冲区，则会将第二层的第一个节点，也就是0～8MB这个连续的内存进行分配。分配完成之后，会将这个节点设置为不可用。结合上面的图，我们再看构造方法中的for循环代码：

1
2
3
4
5
6
7
8
for (int d = 0; d <= maxOrder; ++ d) { // move down the tree one level at a time
    int depth = 1 << d;
    for (int p = 0; p < depth; ++ p) {
        memoryMap[memoryMapIndex] = (byte) d; // d代表当前节点的深度
        depthMap[memoryMapIndex] = (byte) d;
        memoryMapIndex ++;
    }
}

实际上，这个for循环就是将上面的结构包装成一个字节数组memoryMap，外层循环用于控制层数，内层循环用于控制里面每层的节点。经过循环之后，memoryMap和depthMap内容为以下表现形式：

需要注意的是，因为程序中数组的下标是从1开始设置的，所以第0个节点元素为默认值0。这里数字代表层级，同时也代表了当前层级的节点，相同的数字个数就是这一层级的节点数。其中0为2个（因为分配时下标是从1开始的，所以第0个位置是默认值0，实际上第0层元素只有一个，就是头节点），1为2个，2为4个，3为8个，4为16个，n为2的n次方个，直到11，也就是11有2的11次方个。

继续剖析 cur.allocate(buf, reqCapacity, normCapacity)：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// PoolChunk的allocate方法
boolean allocate(PooledByteBuf<T> buf, int reqCapacity, int normCapacity) {
    final long handle;
    if ((normCapacity & subpageOverflowMask) != 0) { // 大于一个Page
        handle =  allocateRun(normCapacity);
    } else {
        handle = allocateSubpage(normCapacity);
    }

    if (handle < 0) { // handle小于0说明分配失败
        return false;
    }
    ByteBuffer nioBuffer = cachedNioBuffers != null ? cachedNioBuffers.pollLast() : null;
    initBuf(buf, nioBuffer, handle, reqCapacity);
    return true;
}
private long allocateRun(int normCapacity) {
    // 表示根据normCapacity计算出第几层
    int d = maxOrder - (log2(normCapacity) - pageShifts);
    // 根据层级关系去分配一个节点，其中id代表memoryMap中的下标
    int id = allocateNode(d);
    if (id < 0) {
        return id;
    }
    freeBytes -= runLength(id);
    return id;
}

allocateNode()方法的具体实现代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
private int allocateNode(int d) {
    // 下标初始值为1
    int id = 1;
    // 代表当前层级第一个节点的初始下标
    int initial = - (1 << d); // has last d bits = 0 and rest all = 1
    // 获取第一个节点的值
    byte val = value(id);
    if (val > d) { // 如果值大于层级，说明Chunk不可用
        return -1;
    }
    // 当前下标对应的节点值如果小于层级，或当前下标小于层级的初始下标
    while (val < d || (id & initial) == 0) { // id & initial == 1 << d for all ids at depth d, for < d it is 0
        // 当前下标乘2，代表当前节点的子节点的起始位置
        id <<= 1;
        // 获取id位置的值
        val = value(id);
        if (val > d) { // 如果值大于层级，说明节点不可用
            id ^= 1; // id为偶数则+1，id为奇数则-1，用的是兄弟节点
            val = value(id); // 获取id位置的值
        }
    }
    byte value = value(id);
    assert value == d && (id & initial) == 1 << d : String.format("val = %d, id & initial = %d, d = %d",
                                                                  value, id & initial, d);
    // 将找到的节点设置为不可用
    setValue(id, unusable); // unusable = maxOrder + 1 = 12
    // 逐层网上标记为被使用
    updateParentsAlloc(id);
    return id;
}

上述代码实际上是从第一个节点往下找的，找到层级为d、未被使用的节点。找到相关节点后通过 setValue 将当前节点设置为不可用，其中id是当前节点的下标，unusable代表一个不可用的值，这里是12，因为我们的层级只有12层，所以设置为12之后就相当于标记不可用。设置为不可用之后，通过updateParentsAlloc(id)逐层设置为缓存被使用的状态。updateParentsAlloc()方法的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
private void updateParentsAlloc(int id) {
    while (id > 1) {
        // 获取当前节点的父节点的id
        int parentId = id >>> 1;
        // 获取当前节点的值
        byte val1 = value(id);
        // 找到当前节点的兄弟节点
        byte val2 = value(id ^ 1);
        // 如果当前节点值小于兄弟节点，则保存当前节点值到val,否则保存兄弟节点值到val
        byte val = val1 < val2 ? val1 : val2;
        // 将val的值设置为父节点下标对应的值
        setValue(parentId, val);
        // id设置为父节点id，继续循环
        id = parentId;
    }
}

这里其实是将循环兄弟节点的值替换成父节点的值，可以通过注释仔细地进行逻辑分析。简单起见，这里只设置三层，如下图所示：

我们模拟其分配场景，假设只有三层，其中index代表数组memoryMap的下标，value代表其值，memoryMap中的值就为[0，0，1，1，2，2，2，2]。我们要分配一个4MB的ByteBuf，在调用allocateNode(int d)中传入的d是2，也就是第二层。根据上面分析的逻辑，这里会找到第二层的第一个节点，也就是0～4MB这个节点，找到之后将其设置为不可用，这样memoryMap中的值就为[0，0，1，1，12，2，2，2]，二叉树的结构就会如下图所示：

注意深色节点部分，将index为4的节点设置为不可用，之后则将向上设置不可用，循环将兄弟节点数值较小的节点替换到父节点，也就是将index为2的节点的值替换成了index为5的节点的值，这样数组的值就会变为[0，1，2，1，12，2，2，2]，二叉树的结构如下图所示：

注意：这里深色节点仅仅代表节点变化，并不是当前节点为不可用状态，不可用状态的真正判断依据是value值为12。

这样，如果再次分配一个4MB内存的ByteBuf，根据其逻辑，则会找到第二层的第二个节点，也就是4～8MB。再根据我们的逻辑，通过向上设置不可用，index为2就会设置成不可用状态，将value的值设置为12，数组的值变为[0，1，12，1，12，12，2，2]，二叉树的结构如下图所示：

可以看到，分配两个4MB的ByteBuf之后，当前节点和其父节点都会设置成不可用状态，当index=2的节点设置为不可用之后，将不会再找这个节点下的子节点。依此类推，直到所有的内存分配完毕，index为1的节点也会变成不可用状态，这样所有的Page就都分配完毕，Chunk中再无可用节点。

根据以上分析可知，PoolChunk的allocate方法中的 handle = allocateRun(normCapacity); 或 handle = allocateSubpage(normCapacity); ，返回的就是memoryMap的一个下标。通过这个下标，我们能唯一地定位一块内存。继续往下跟，通过 initBuf(buf, nioBuffer, handle, reqCapacity) 初始化ByteBuf后，再通过 qInit.add(c)将新创建的Chunk添加到ChunkList中，我们看 initBuf() 方法的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
void initBuf(PooledByteBuf<T> buf, ByteBuffer nioBuffer, long handle, int reqCapacity) {
    int memoryMapIdx = memoryMapIdx(handle); // 其实就是返回handler本身，memoryMapIdx=handle
    // bitmapIdx(handle)是有关SubPage中使用到的逻辑，如果是Page级别的分配，只返回0
    int bitmapIdx = bitmapIdx(handle);// handle >>> Integer.SIZE
    if (bitmapIdx == 0) { // bitmapIdx == 0 说明是Page级别的分配
        byte val = value(memoryMapIdx);
        assert val == unusable : String.valueOf(val);// 判断当前节点是不是不可用

        buf.init(this, nioBuffer, handle, runOffset(memoryMapIdx) + offset,
                 reqCapacity, runLength(memoryMapIdx), arena.parent.threadCache());
    } else {
        initBufWithSubpage(buf, nioBuffer, handle, bitmapIdx, reqCapacity);
    }
}
private int runOffset(int id) {
    // represents the 0-based offset in #bytes from start of the byte-array chunk
    int shift = id ^ 1 << depth(id);
    return shift * runLength(id);
}
private int runLength(int id) {
    // represents the size in #bytes supported by node 'id' in the tree
    return 1 << log2ChunkSize - depth(id);
}

runOffset(memoryMapIdx) + offset 表示偏移量，偏移量相当于分配给缓冲区的这块内存相对于Chunk中申请的内存的首地址偏移了多少。参数runLength(memoryMapIdx)表示根据下标获取可分配的最大长度。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
void init(PoolChunk<T> chunk, ByteBuffer nioBuffer,
          long handle, int offset, int length, int maxLength, PoolThreadCache cache) {
    init0(chunk, nioBuffer, handle, offset, length, maxLength, cache);
}
private void init0(PoolChunk<T> chunk, ByteBuffer nioBuffer,
                   long handle, int offset, int length,
                   int maxLength, PoolThreadCache cache) {
    assert handle >= 0;
    assert chunk != null;

    this.chunk = chunk; // 在哪一块内存进行分配
    memory = chunk.memory; // 这这一块内存的哪一块连续内存
    tmpNioBuf = nioBuffer;
    allocator = chunk.arena.parent;
    this.cache = cache;
    this.handle = handle;
    this.offset = offset;
    this.length = length;
    this.maxLength = maxLength;
}

以上就是 PooledByteBuf 在Page级别分配的完整流程。

SubPage级别的内存分配

如果分配一个缓冲区大小远小于Page，直接在一个Page上进行分配会造成内存浪费，所以需要将Page继续切分成多个子块进行分配，子块分配的个数根据要分配的缓冲区大小而定，比如只需要分配1KB的内存，就将一个Page分成8等分。

简单起见，仅以16字节为例，讲解其分配逻辑。在分析其逻辑前，首先看PoolArena的一个属性：

1
private final PoolSubpage<T>[] tinySubpagePools;

这个属性是一个PoolSubpage的数组，有点类似于一个SubPage的缓存。我们创建一个SubPage之后，会将创建好的SubPage与PoolArena中tinySubpagePools数组的每一个元素进行关联，下次再分配的时候可以直接通过tinySubpagePools数组元素去找关联的SubPage。而tinySubpagePools是在PoolArena的构造方法中初始化的，代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
protected PoolArena(PooledByteBufAllocator parent, int pageSize,
                    int maxOrder, int pageShifts, int chunkSize, int cacheAlignment) {
    // ...
    // numTinySubpagePools = 512 >>> 4 = 32
    tinySubpagePools = newSubpagePoolArray(numTinySubpagePools);
    for (int i = 0; i < tinySubpagePools.length; i ++) {
        tinySubpagePools[i] = newSubpagePoolHead(pageSize);
    }
}
private PoolSubpage<T>[] newSubpagePoolArray(int size) {
    return new PoolSubpage[size];
}
private PoolSubpage<T> newSubpagePoolHead(int pageSize) {
    PoolSubpage<T> head = new PoolSubpage<T>(pageSize);
    head.prev = head;
    head.next = head;
    return head;
}

由上面代码知道，SubPage其实也是一个双向链表，这里将Head的上一个节点和下一个节点都设置为自身，有关PoolSubpage的关联关系，我们稍后分析。通过循环创建PoolSubpage，总共创建32个SubPage，每个SubPage实际代表一块内存大小，如下图所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
private long allocateSubpage(int normCapacity) {
    // Obtain the head of the PoolSubPage pool that is owned by the PoolArena and synchronize on it.
    // This is need as we may add it back and so alter the linked-list structure.
    PoolSubpage<T> head = arena.findSubpagePoolHead(normCapacity);
    int d = maxOrder; // subpages are only be allocated from pages i.e., leaves
    synchronized (head) {
        // 表示在第11层分配节点
        int id = allocateNode(d);
        if (id < 0) {
            return id;
        }
        // 获取初始化的SubPage
        final PoolSubpage<T>[] subpages = this.subpages;
        final int pageSize = this.pageSize;

        freeBytes -= pageSize;
        // 表示第几个subPageIdx
        int subpageIdx = subpageIdx(id);
        PoolSubpage<T> subpage = subpages[subpageIdx];
        if (subpage == null) {
            // 如果SubPage为空
            subpage = new PoolSubpage<T>(head, this, id, runOffset(id), pageSize, normCapacity);
            // 将当前的下标赋值给Subpage
            subpages[subpageIdx] = subpage;
        } else {
            subpage.init(head, normCapacity);
        }
        // 抽出一个SubPage
        return subpage.allocate();
    }
}

通过 PoolSubpagehead=arena.findSubpagePoolHead(normCapacity) 这种方式找到Head节点，实际上这里Head就是之前分析的tinySubpagePools属性的第一个节点，也就是对应16Byte的那个节点。

int d=maxOrder 是将11赋值给d，也就是在内存树的第11层取节点，这部分上一小节已经剖析过。int id=allocateNode(d) 获取的是上一小节分析过的字节数组 memoryMap 的下标，这里指向一个Page，如果是第一次分配，指向的是0～8kB的那个Page。

final PoolSubpage[]subpages=this.subpages 这一步是获得PoolChunk中成员变量SubPages的值，也是个PoolSubpage的数组，在PoolChunk进行初始化的时候，也会初始化该数组，长度为2048。也就是说每个Chunk都维护着一个SubPage的列表。如果每一个Page级别的内存都需要被切分成SubPage，则会将这个Page放入该列表中，专门用于分配SubPage。

所以这个列表中的SubPage其实就是一个用于切分的Page。SubPages如下图所示：

int subpageIdx=subpageIdx(id) 这一步是通过id获得PoolSubpage数组的下标，如果id对应的Page是0～8KB的节点，这里获得的下标就是0。在 if(subpage==null) 中，因为默认SubPages只是创建一个数组，并没有往数组中赋值，所以第一次执行到这里会返回true，跟到if块中，代码如下

1
2
subpage = new PoolSubpage<T>(head, this, id, runOffset(id), pageSize, normCapacity);
subpages[subpageIdx] = subpage;

通过new PoolSubpage创建一个新的SubPage后，通过subpages[subpageIdx]=subpage将新创建的SubPage根据下标赋值到SubPages中的元素。在new PoolSubpage的构造方法中，传入Head，就是之前提到的tinySubpagePools属性中的节点，如果分配16字节的缓冲区，这里对应的就是第一个节点，PoolSubpage构造方法的代码如下：

1
2
3
4
5
6
7
8
9
PoolSubpage(PoolSubpage<T> head, PoolChunk<T> chunk, int memoryMapIdx,
            int runOffset, int pageSize, int elemSize) {
    this.chunk = chunk;
    this.memoryMapIdx = memoryMapIdx;
    this.runOffset = runOffset;
    this.pageSize = pageSize;
    bitmap = new long[pageSize >>> 10]; // pageSize / 16 / 64
    init(head, elemSize);
}

这里重点关注bitmap属性，这是一个long类型的数组，初始大小为8，这只是初始化的大小，真正的大小要根据Page切分成多少块确定，这里将属性进行了赋值，我们看init()方法的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
void init(PoolSubpage<T> head, int elemSize) {
    doNotDestroy = true;
    this.elemSize = elemSize;
    if (elemSize != 0) {
        maxNumElems = numAvail = pageSize / elemSize;
        nextAvail = 0;
        bitmapLength = maxNumElems >>> 6;
        if ((maxNumElems & 63) != 0) {
            bitmapLength ++;
        }

        for (int i = 0; i < bitmapLength; i ++) {
            // bitmap用于标识哪个SubPage被分配，0表示未分配，1表示已分配
            bitmap[i] = 0;
        }
    }
    // 加到Arena里面
    addToPool(head);
}

this.elemSize=elemSize 表示保存当前分配的缓冲区大小，因为以16字节为例，所以这里是16。maxNumElems=numAvail=pageSize/elemSize 初始化了两个属性maxNumElems和numAvail，值都为pageSize/elemSize，表示一个Page大小除以分配的缓冲区大小，也就是表示当前Page被划分了多少份。numAvail表示剩余可用的块数，由于第一次分配都是可用的，所以numAvail=maxNumElems。bitmapLength表示bitmap的实际大小，已经分析过，bitmap初始化大小为8，但实际上并不一定需要8个元素，元素个数要根据Page切分的子块而定，这里的大小是所切分的子块数除以64。再往下看，代码if（（maxNumElems&63）！=0）用于判断maxNumElems也就是当前配置所切分的子块是不是64的倍数，如果不是，则bitmapLength加1，最后通过循环，将对应位置的子块标记为0。

这里详细分析一下bitmap，它是个long类型的数组，long数组中的每一个值，也都是long类型的数字，其中每一个比特位都标记着Page中每一个子块的内存是否已分配，如果比特位是1，表示该子块已分配；如果比特位是0，表示该子块未分配，标记顺序是其二进制数从低位到高位进行排列。我们应该知道为什么bitmap大小要设置为子块数量除以64，因为long类型的数字是64位，每一个元素都能记录64个子块的数量，这样就可以通过SubPage个数除以64的方式决定bitmap中元素的数量。如果子块不能整除64，则通过元素数量+1的方式，除以64之后剩余的子块通过long中比特位由低到高进行排列记录，其逻辑结构如下图所示：

Chunk级别的内存分配

当需要分配的内存大小大于 ChunkSize 时，Netty 采用非池化策略直接分配内存。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
private void allocateHuge(PooledByteBuf<T> buf, int reqCapacity) {
    PoolChunk<T> chunk = newUnpooledChunk(reqCapacity); // 采用非池化策略直接分配内存
    activeBytesHuge.add(chunk.chunkSize());
    buf.initUnpooled(chunk, reqCapacity);
    allocationsHuge.increment();
}
@Override
protected PoolChunk<ByteBuffer> newUnpooledChunk(int capacity) {
    if (directMemoryCacheAlignment == 0) {
        return new PoolChunk<ByteBuffer>(this,
                                         allocateDirect(capacity), capacity, 0);
    }
    final ByteBuffer memory = allocateDirect(capacity
                                             + directMemoryCacheAlignment);
    return new PoolChunk<ByteBuffer>(this, memory, capacity,
                                     offsetCacheLine(memory));
}
private static ByteBuffer allocateDirect(int capacity) {
    return PlatformDependent.useDirectBufferNoCleaner() ?
        PlatformDependent.allocateDirectNoCleaner(capacity) : ByteBuffer.allocateDirect(capacity);
}

ByteBuf的内存回收

堆外内存是不受JVM垃圾回收机制控制的，分配一块堆外内存进行ByteBuf操作完后要对对象进行回收。

ByteBUf的回收就是调用release() 方法，不管是哪种类型的 ByteBuf 都会调用到 release0 这个方法。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
public boolean release(int decrement) {
    return handleRelease(updater.release(this, decrement));
}
private boolean retryRelease0(T instance, int decrement) {
    for (;;) {
        int rawCnt = updater().get(instance), realCnt = toLiveRealRefCnt(rawCnt, decrement);
        if (decrement == realCnt) {
            if (tryFinalRelease0(instance, rawCnt)) {
                return true;
            }
        } else if (decrement < realCnt) {
            // all changes to the raw count are 2x the "real" change
            if (updater().compareAndSet(instance, rawCnt, rawCnt - (decrement << 1))) {
                return false;
            }
        } else {
            throw new IllegalReferenceCountException(realCnt, -decrement);
        }
        Thread.yield(); // this benefits throughput under high contention
    }
}
private boolean handleRelease(boolean result) {
    if (result) {
        deallocate();
    }
    return result;
}

主要是判断剩余引用数是否大于 decrement，如果大于则通过CAS修改引用数。然后通过deallocate()方法进行释放，以 UnpooledDirectByteBuf 为例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
@Override
protected final void deallocate() {
    if (handle >= 0) {
        final long handle = this.handle;
        // 表示当前的ByteBuf不在指向任何一块内存
        this.handle = -1;
        memory = null;
        // 将ByteBuf内存进行释放
        chunk.arena.free(chunk, tmpNioBuf, handle, maxLength, cache);
        tmpNioBuf = null;
        chunk = null;
        recycle(); // 将对象放入对象池，循环利用
    }
}
void free(PoolChunk<T> chunk, ByteBuffer nioBuffer, long handle, int normCapacity, PoolThreadCache cache) {
    if (chunk.unpooled) {
        int size = chunk.chunkSize();
        destroyChunk(chunk);
        activeBytesHuge.add(-size);
        deallocationsHuge.increment();
    } else { //池化内存
        SizeClass sizeClass = sizeClass(normCapacity);// 判断内存规格
        // 加到缓存中
        if (cache != null && cache.add(this, chunk, nioBuffer, handle, normCapacity, sizeClass)) {
            // cached so not free it.
            return;
        }
 		// 将缓存对象标记为未使用
        freeChunk(chunk, handle, sizeClass, nioBuffer, false);
    }
}
坚持原创技术分享，您的支持将鼓励我继续创作！
